Не нравится поведение стрелки вольтметра, смотрите тут.

[Буйный]

мишаня
гость Не кряхтите .

Мой двухгодовалый В-метр лежит полностью на правом боку при 14В

Умудрился, не отсоединяя щиток, вынуть сей прибор. Разобрал аккуратно. Провернул стрелку на оси в нужную сторону.Оттарировал по БК как хотел - 14В точно середина стрелки и чёрная чёрточка.Собрал, вонзил обратно, пока всё работает гуд.

[гость]

Буйный, ЕСТЬ!

[мишаня]

а лет 30 откинуть - смастерил бы подсветочку?

и не только... предпочитаю вкладывать в более нужные вещи----масла,некоторые запчасти

[STARый рокер1945]

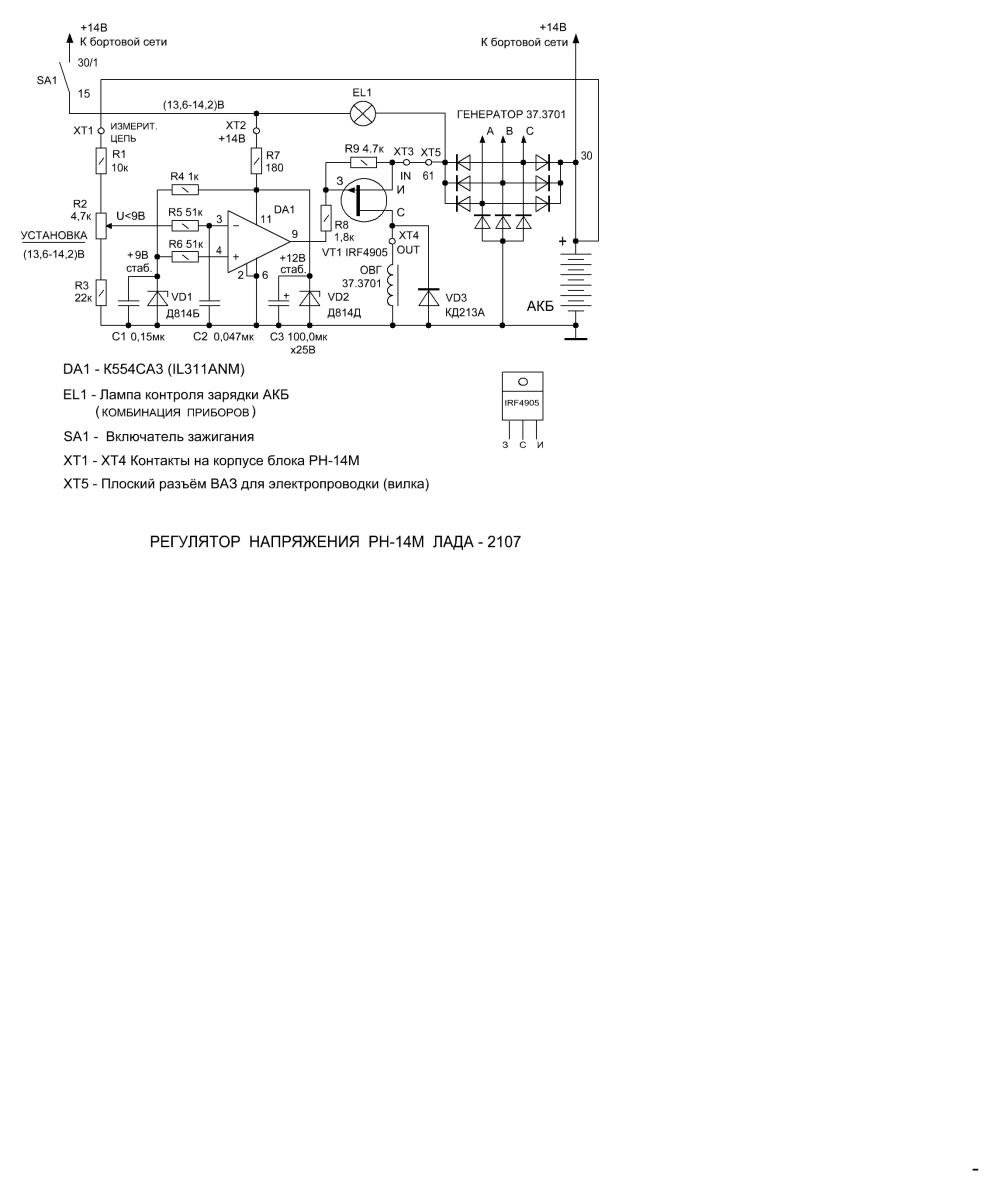

Предлагаю Вашему вниманию схему регулятора напряжения для генератора ВАЗ. Прототип этой схемы работает безотказно уже 15 лет на ИЖ-Ю5. Высокая точность напряжения генератора, мало зависящая от нагрузки. Контроль напряжения ведётся не с выхода генератора, а с выводов АКБ. Испытайте и я уверен, Вам понравится. В.Д.

[Zayec]

Оно, канеш, хорошо. Но есть специальная тема про полезные схемы. И про генератор тоже тема есть. Да про регуляторы напряжения наверняка тоже.

[STARый рокер1945]

Чего на стрелку пенять, если регулятор плохо работает. При вкл. печке, ДС напряжение в бортсети изменяется не более, чем на (0,2-0,3) В с этим регулятором. Если кому интересно подробнее, могу рассказать. Да, у меня в машине вольтметр и БК подключены к АКБ отдельными проводами. Минус прямо, а плюс через контакт реле. При включении зажигания, включается реле и своим контактом подключает плюс к вольтметру и БК. Поэтому, при включении поворота стрелка не то, что не скачет, а еле заметно шевелится. Так что, я считаю, что схема к месту. В.Д.

[D.I.M.A.R.]

ну тут обсуждается неисправности самого вольтметра например заряд есть 14В а стрелка показывает 8

[STARый рокер1945]

Если такая разница в показаниях вольтметра - замени вольтметр. И чего тут много говорить? В.Д.

[STARый рокер1945]

Я, кажется понял, в чем дело. Регулятор, встроенный в генератор, контролирует напряжение на выходе генератора. Поэтому, при плохих контактах, под нагрузкой, к вольтметру может подходить меньшее напряжение. Это легко проверяется с помощью мультиметра. Вот поэтому у меня такое подключение вольтметра и БК. На их показаниях не сказывается падение напряжения на проводах и контактах. В.Д.

[гость]

ну тут обсуждается неисправности самого вольтметра например заряд есть 14В а стрелка показывает 8

Я, кажется понял, в чем дело. ... В.Д.

STARый рокер, не притворяйся, что только что понял
Но если вольтметр подключить по-другому, то тему придется закр..ь .

[STARый рокер1945]

Но если вольтметр подключить по-другому, то тему придется закр..ь

По другому-это как? Поменять полярность? Я писал о том, что вольтметр и БК подключены к АКБ ОТДЕЛЬНЫМИ проводами. Поэтому на их показаниях не сказывается падение напряжения на плохих контактах и проводах. Я всё сказал В.Д.

[STARый рокер1945]

Да, склероз. При подключении вольтметра обязательно перерезать дорожку, соединяющую минус вольтметра с массой. В.Д.

[гость]

Но если вольтметр подключить по-другому, то тему придется закр..ь

По другому-это как? ...

Да, склероз.,

Точно склероз, сам же писал несколько постов выше как ...

[STARый рокер1945]

Испытайте и я уверен, Вам понравится. В.Д.

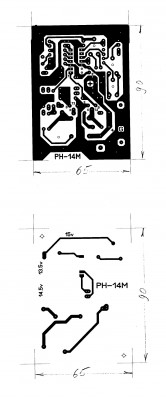

Корпус от коммутатора 94.3734 "ВОЛГА", "ГАЗЕЛЬ".

[STARый рокер1945]

Испытайте и я уверен, Вам понравится. В.Д.

[Zayec]

Кто-нить ещё обратил внимание?

Индикация сгоревших предохранителей(светодиодная)

Фото вид.jpg [ 280.89 Кб

ЗачО-о-о-Т!!!

[STARый рокер1945]

Кто-нить ещё обратил внимание?

Индикация сгоревших предохранителей(светодиодная)

Фото вид.jpg [ 280.89 Кб

ЗачО-о-о-Т!!!

Могу выложить чертёж печатной платы в Монтажный Блок 2107 с пояснениями. Но, сомневаюсь- Аборигены меня уже окоротили. Если кому надо- сообщите, скину. В.Д.

[STARый рокер1945]

Вечером, приду с работы, скину. В.Д. (Владимир Долгодров)

[Буйный]

Не обольщайтесь, други, это он мне в личку скинет! :tease:

[STARый рокер1945]

Не обольщайтесь, други, это он мне в личку скинет! :tease:

Этот девайс отличный подарок блондинке за рулём ЛАДА-2107 к 8 Марта, Дню рождения и т. п. Так что, извини Буйный, выставлю на всеобщее обозрение. В.Д.

[Буйный]

[STARый рокер1945]

Да не расстраивайся ты так.В.Д.

[гость]

... Могу выложить чертёж печатной платы в Монтажный Блок 2107 с пояснениями...

STARый рокер, только новый блок или старый тоже?

[STARый рокер1945]

У меня ЛАДА-210740 08г. вып. Предохранители плоские. Номер МБ я не знаю, как-то никчему. Если Вы имеете в виду цилиндрические предохранители, то такой блок не совместим с моей доработкой. В.Д.

[гость]

Как я и подозревал.
