Все вопросы по подключению ЛЮБЫХ сигнализаций

[Leko]

Короче работает, моя блокировка зажигания(правда я стартер вместо зажигания заблокировал) Оказывается она работает только после включения зажигания! А я её проверял тестером при выключеном зажигании!

[rus80bus]

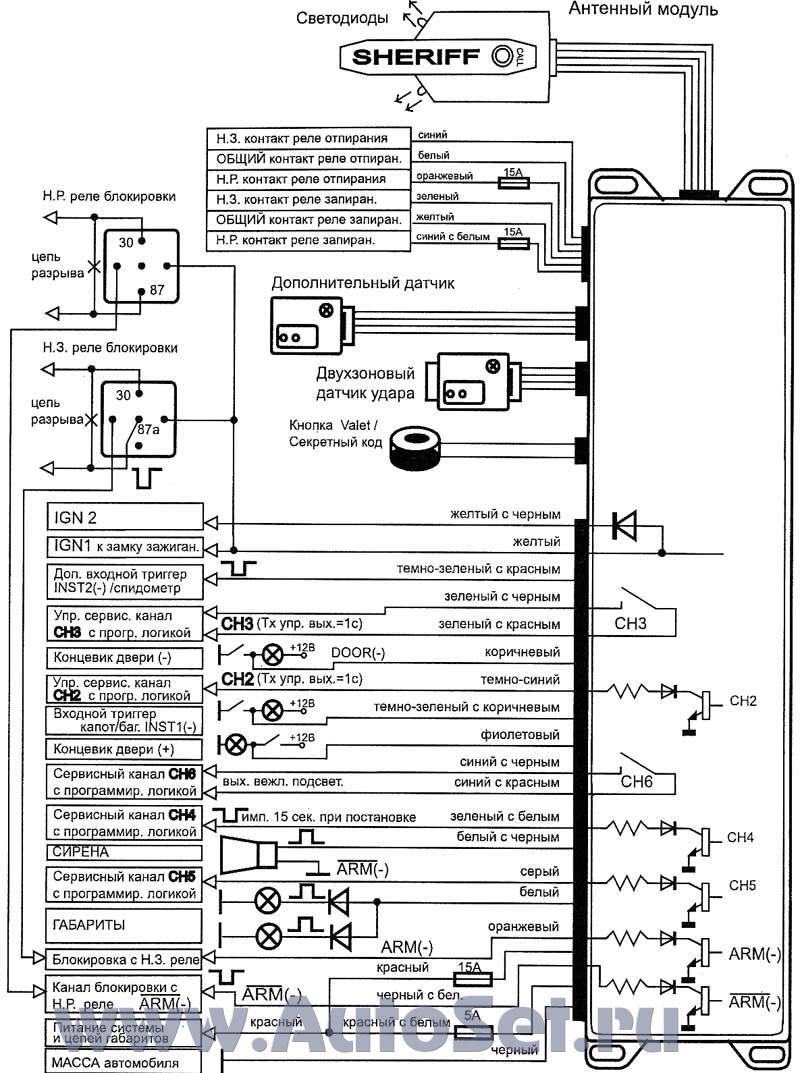

Говорят что классная сигналка, а вот как подать питание и куда подключать централы не понятно вообще, Может ктото подробней раскажет как и куда.Спасибо Вот схема (для меня не понятная), и инструкцию читал, только толку мало.



А вот комплектующие.

[nikolas_boy]

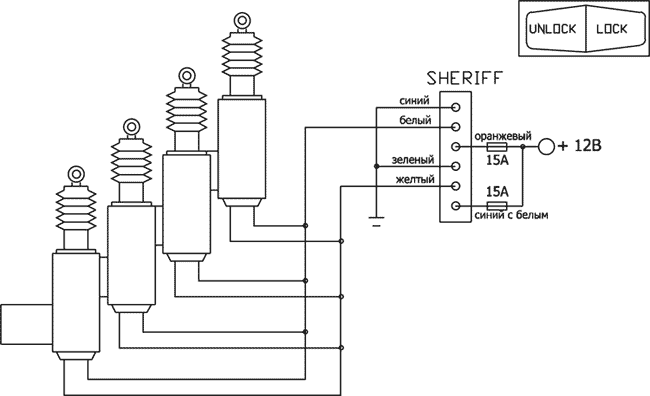

вот схема подключения цз


питание сигналки на красный провод +
на черный - минус

[nikolas_boy]

совет на будущее питание сигналки, а лучше управление ЦЗ (+12В) запитывай проводом помощнее, не менее 2,5кв.мм. (я брал 4 мм.кв.). И провода которые идут к центральным замкам не бери штатные с набора (они тоненькие 0,75кв.мм), возьми лучше 1,5-2,5 квадрата (я протянул 2,5квадрата, в двери влезло как раз 4 провода, для ЦЗ и стеклоподьемника). Поверь потом не будет проблем с регулировкой замков, раскурочиванием пружинок, и тп.

[rus80bus]

вот схема подключения цз


питание сигналки на красный провод +
на черный - минус

Но с центрального замка выходит синий и зелёный провод, а на схеме они идут на массу, как быть?

[nikolas_boy]

провод с концевика двери используешь коричневый. фиолетовый просто не используешь.
на концевик капота также используешь темно-зеленый с коричневым.

[nikolas_boy]

ты провода с цз, синий подключай к белому а синий к желтому. или наоборот.
а лучше яж говорю кинь другие провода с цз.

[rus80bus]

ты провода с цз, синий подключай к белому а синий к желтому. или наоборот.
а лучше яж говорю кинь другие провода с цз.

Вот что выходит с саленоида.


А до сигналки я новые куплюю

[nikolas_boy]

вот увидешь как установишь, то вскоре или даже сразу будешь писать в другую ветку "как настроить замки", "не дотягивает актуатор", двери не закрываются. и тд.

[rus80bus]

вот увидешь как установишь, то вскоре или даже сразу будешь писать в другую ветку "как настроить замки", "не дотягивает актуатор", двери не закрываются. и тд.

Это зависит от сечения провода?

[nikolas_boy]

ну вот , с соленоида протягиваешь два провода к сигналке. с каждой двери. возле сигналки запаралеливаешь их. затем один из проводов подключаешь к белому второй к желтому (на шестиконтактном маленьком разьеме сигналки).
какой именно куда не подскажу.попробуй так, а потом так. если не угадаешь, то просто при постановке на охрану замки будут отпираться а не наоборот.

[rus80bus]

ну вот , с соленоида протягиваешь два провода к сигналке. с каждой двери. возле сигналки запаралеливаешь их. затем один из проводов подключаешь к белому второй к желтому (на шестиконтактном маленьком разьеме сигналки).
какой именно куда не подскажу.попробуй так, а потом так. если не угадаешь, то просто при постановке на охрану замки будут отпираться а не наоборот.

А сыний с белым и оранжевый это плюс? на схеме, а масса где?

[nikolas_boy]

ну как сказать зависит от многих факторов. насколько старый замок двери, с какой силой нужно его толкать соленоиду. от сечения провода зависит какие будут потери в проводке, а там длина проводов может достигать 5 метров до задних дверей. вот лично я покупал комплект цз с проводами. там провода тонкие, да еще и паралелились они не в конце а как бы последовательно у каждой двери. то есть потери были офигенные. ток протекал меньший в цепи, и пару дверей со временем не закрывалось. вот недавно заменил провода, так соленоид намного сильнее стал дергать замки.

[nikolas_boy]

синий с белым и оранжевым, ты скручиваешь и сам подсоединяешь к плюс 12В., скручиваешь их также с красным и красно-белым (из другого разьема)

[rus80bus]

синий с белым и оранжевым, ты скручиваешь и сам подсоединяешь к плюс 12В., скручиваешь их также с красным и красно-белым (из другого разьема)

Понял. Спасибо Вам всем большое, буду щас пробовать.

[nikolas_boy]

давай, удачи.

[rus80bus]

Поставил, Всё супер, только без ЦЗ работало так, ставлю на сигнализацию 1 бип, снимаю 2 бипа. С ЦЗ и всеми концевиками ставлю на сигн. 1 бип, снимаю 4 бипа. Это нормально, или я что то наслесарил. Спасибо

[BORODA]

без ЦЗ работало так, ставлю на сигнализацию 1 бип, снимаю 2 бипа. С ЦЗ и всеми концевиками ставлю на сигн. 1 бип, снимаю 4 бипа.

Никак не взаимосвязано. 4 бипа- что-то срабатывало, концевики или ударник на всю катушку. Или ты жёлтый провод к зажиганию не подключил.

[rus80bus]

Жёлтый провод к зажиганию не подключил, не знаю зачем он нужен, Может подскажете как,и для чего в комплекте реле? Спасибо

[BORODA]

rus80bus
Вот жёлтый провод как раз и нужен, чтобы сига видела включение зажигания, при этом происходит сброс памяти сработок, выдаётся команда на отключение блокировки, реле кстати для этого и нужно. Всмысле для блокировки. Короче надо подключить жёлтый провод.

[rus80bus]

rus80bus
Вот жёлтый провод как раз и нужен, чтобы сига видела включение зажигания, при этом происходит сброс памяти сработок, выдаётся команда на отключение блокировки, реле кстати для этого и нужно. Всмысле для блокировки. Короче надо подключить жёлтый провод.

Как подключить, на схеме не покажете на какую мамку в замкезажигания садить? Короче как собрать схему жёлтого провода. Спасибо

[BORODA]

rus80bus
На замке зажигания- толстый голубой с чёрной полосой, иногда просто голубой. На щитке приборов- оранжевый. На реле зажигания за щитком приборов- тонкий голубой. Где удобнее, там и подключай.

[rus80bus]

Спасибо, щас попробую.

[rus80bus]

Подключил, Работает, спасибо,

[nikolas_boy]

ну молодец!!!
