Задача. Несложная))) Но некоторые не знают)))

OBEH

Alexsus
по поводу "710"
Я вот не понял - это относится к двигателю или нет

Может надпись на ремне

Alexsus писал(а):ообще для мотористов!

в Девятке, круглое, написанно число 710, ставится с завода! что это??

Висяк на отдел

.

Alexsus писал(а):в Девятке, круглое, написанно число 710, ставится с завода! что это??

ремень генератора?

OBEH

рустем писал(а):ремень генератора?

вот и я говорю

OBEH писал(а):Может надпись на ремне

сейчас покопался в инете - вроде обозначение зубчатого ремня генератора - 10х710. 710 - это, я так понимаю, длина

рустем писал(а):ремень генератора?

Похоже, ты прав. Молодец

.

OBEH

Очередная задачка.

Есть диск с двумя отверстиями (см. прилагаемый рисунок).
Как можно определить точно все его размеры (главным образом координаты расположения отверстий, остальные размеры, я думаю, не вызывают ни у кого затруднений)?
Из инструментов есть только Штангенциркуль (измеряет как минимум до диаметра D).

рисунок

Alexsus

Буйный
OBEH
рустем
все трое не правы! решайте дальше!

OBEH

Alexsus

OBEH писал(а):Я вот не понял - это относится к двигателю или нет

и + я так понимаю, это не каталожный номер

Alexsus

OBEH
относится к двигателю, в каталогах не где нет!

OBEH

OBEH писал(а):Очередная задачка.
Есть диск с двумя отверстиями (см. прилагаемый рисунок)....

Чтобы была более понятна цель - скажем, надо этот диск точно нарисовать в какой-либо конструкторской программе или на листе бумаге при помощи циркуля и линейки (не методом приложить на диск и обвести!).

lazurko

OBEH писал(а):Это как с монеткой. У монетки есть орел, есть решка. Какова вероятность выпадения орла? Всего вероятных исходов два, соответственно вероятность выпадения одного из вариантов - это единица, деленная на кол-во вариантов, т.е. 1/2.

есть третий вариант а вдруг встанет на ребро ....

блин зубило и круглое както не вяжется седня вечером

Alexsus писал(а):относится к двигателю, в каталогах не где нет!

Как это? Самопал штоле?OBEHУ меня, вроде, получилось задать все габаритные и координационные размеры.

zalex

Буйный
OBEH
у мня вроде тоже, будем делиться впечатлениями?

Буйный писал(а):
Alexsus писал(а):относится к двигателю, в каталогах не где нет!
Как это? Самопал штоле?

есть
2108-3701720
2108-3701720-01

Alexsus

D.I.M.A.R.
Буйный
OBEH
а вот бывает такое что идет с завода а в каталогах не где нет!

Ладно раз уже перешерстили все по зубилам скажу! Ответ: Крышка маслозаливочной горловины! (все гараздо проще чем думали) а 710 потому что на ней написанно OIL а если перевернуть получится число 710!

Alexsus писал(а):а вот бывает такое что идет с завода а в каталогах не где нет

серьезно?
2101-1009146 Крышка маслоналивной горловины (01-09, 13-15)
2112-1009146 (10-12)
1119-1009146 (калина)

OBEH

Буйный
zalex
ответ-то будете говорить?
Я-то ответ знаю - часто использую.

D.I.M.A.R. писал(а):есть
2108-3701720
2108-3701720-01

А где здесь "710"?
Alexsus
Прикольно, только что-то я на своей восьмере не помню "OIL". Может, крышка не родная была... или грязная

OBEH

D.I.M.A.R. писал(а):
Alexsus писал(а):а вот бывает такое что идет с завода а в каталогах не где нет
серьезно?
2101-1009146 Крышка маслоналивной горловины (01-09, 13-15)
2112-1009146 (10-12)
1119-1009146 (калина)

Alexsus имел ввиду, что деталь есть, и в каталогах идет, но вот числа "710" в каталожном номере нет

OBEH писал(а):Прикольно, только что-то я на своей восьмере не помню "OIL".

я тож ни где не видел
только масло ваз или значок

zalex

OBEH
собственно вот те мерки, которые можно снять штангелем, и которых достаточно для чертежа

Процесс построения.

1 Вычисляем межцентровое расстояние между отверстиями, к снятой мерке + радиусы отверстий А
2 Вычисляем расстояние от центра малого отверстия до края диска
3 Вычисляем расстояние от центра большого отверстия до края диска
4 Строим окружность 92,8 мм
5 Проводим диаметр АБ
6 Ногу циркуля на т А и проводим окружность диаметром п. 3
7 На пересечении диаметра и окружности п.6 рисуем большое отверстие.
8 Из центра большого отверстия проводим окружность диаметром п.1
9 из центра диска проводим окружность п. 2 - радиус диска

10 На пересечении окружностей п.9 и п. 8 рисуем малое отверстие

OBEH

zalex писал(а):OBEH
собственно вот те мерки, которые можно снять штангелем, и которых достаточно для чертежа...

Всё верно, самое главное - догадаться измерить расстояние между отверстиями и второе отверстие (его центр) строить на пересечении двух окружностей.

Привожу ответ (кому может покажется более понятный и подробный, кому более нудный и заумный

).

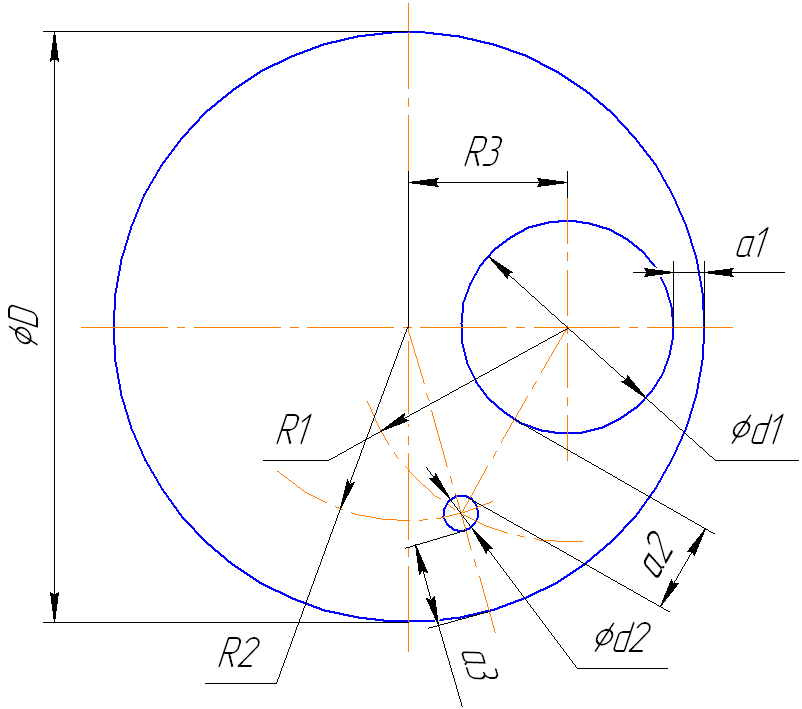

Обозначения размеров смотри на прилагаемом рисунке.
1. Думаю измерить диаметры D, d1, d2 проблем не вызывает.
2. измеряем размер а1 (это наименьшее расстояние между d1 и D).
Получается, что можем вычислить радиус R3, на котором находится отв.1 (D/2-d1/2-a1), т.е. все координаты отв.1 нам известны.
3. Теперь отв.2. Измеряем размеры а2 (это наименьшее расстояние между d1 и d2) и а3 (это наименьшее расстояние между D и d2).
Получается, что можем вычислить радиус R2, на котором находится отв.2 относительно диска (D/2-d2/2-a3).
Получается, что можем вычислить радиус R1, на котором находится отв.2 относительно отв.1. (d1/2+d2/2+a2).
По двум радиусам известно точное расположение отверстия 2. На практике этого вполне достаточно.
(можно изобразить в любой программе и померить угол - если необходимо).
4. Если уж нужен угол расположения отв.2, а программы никакой нет, то считаем из тригонометрии.
alfa = arccos((R2*R2-R1*R1+R3*R3)/2*R2*R3). Если кому нужен вывод формулы, могу расписать.

Рисунок1

Рисунок2

OBEH

Форумчанин Иванов получает зарплату 10.000 руб.
В феврале начальство подняло ему зарплату на 20%,
а в марте решило, что зря это сделало и снизило ему зарплату на 20%.
Вопрос: сколько теперь получает Иванов?

zalex

OBEH
нехорошо как то с ивановым поступили

OBEH Да

, вот так и амманывают нас - 20пр. от 10 это совсем не 20 пр. от 12

. Получать он стал 9600

.

А бывает горячий лёд? Натурально горячий..
