вот у меня возник один вопросик.
есть магнитола пионер с выходом для подлючения проводного ДУ
есть штатное управление магнитолой на руле. кнопки резестивные



есть вот такие адаптеры по цене от 3000р.

http://www.trioma.ru/instructions/pioneer%204.0.pdf

как понимаю этот адаптер подгоняет сопротивление штатных кнопок под нужное сопростивление для мафона?

а можно обойтись какнить без этого адаптера, но с помошь паяльника и кучки сопротивлений?

как понимаю с блока кнопок на руде вроде должно выходить 2 проводка, они заходять в этот адаптер, там чтот происходит с сигналом и сново выходять 2 проводка из адаптера и идут в мафон. куда и как над допаять сопротивления чтоб мафон понимал сразу кнопки?

тут я вижу один выход вроде как. разбирать блок кнопок и подбирать сопротивление к каждой кнопке.

но возникает вопрос а можно это сделать без вмешательства в блок кнопок. а сделать по принципу адаптера(т.е. в разрыв проводов чтот поставить)

[Bemrik]

сам пульт ду на руле такой

[Vaz 21051]

Ржал от души
Посвящается любителям самостоятельного ремонта.
http://zremcom.ru/article/interesting/36-samremont

с кондёрами понравилось и системой охлаждения,а пайка бга проводами это шедевр,но видел в инете фото такого же шедевра только на мобильном телефоне,там сложней мельче)

[Zayec]

Жалко я не снимаю, как в импортную автомобильную электронику порой пиходится вставлять русские транзисторы

[олежек]

Bemrik

Никита, я бы тебе посоветовал, нарисовать с твоей платы от авешки, схему, возьми мультиметр, платку в руки и измерь все сопротивления, и набросай схему, и сравни эти схемки, и по принципу как магнитоле переделай, думаю твой родной пульт не сильно пострадает...

если боишся что когда придется свой родной пульт восстанавливать, то отпаивай одну ногу резистора, вторую оставь в плате тем места для нового хватит, один конец резистора припаяешь на ногу старого которая останется в плате, а второй в освободившееся отверстие...

[Bemrik]

олежек
спасиб.

я уж перечитал много чего, щас в поисках переменного резистора.... на работе только подстроечные и те до 1 кОм наминалом. придеться наверн в магазин ехать.

если боишся что когда придется свой родной пульт восстанавливать, то отпаивай одну ногу резистора, вторую оставь в плате тем места для нового хватит, один конец резистора припаяешь на ногу старого которая останется в плате, а второй в освободившееся отверстие...

вот щас подумал, толку его востанавливать ели стоковая магнитола продана. так что буду тупо перепаивать.


так что всем спасибо. никакие адаптеры предумывать ненадо)

еще задумался добавить пару кнопок, а то чтот 5 шт както мало)))

[Molnija6]

ребят, кто может мне схемку платы набросать, а то я че та не врубаюся че и куда паять

[yojiks]

ребят, кто может мне схемку платы набросать, а то я че та не врубаюся че и куда паять

Может быть имеете ввиду сделать трассировку платы по схеме? В просто народном языке "развести" )))

[Zayec]

кто может мне схемку платы набросать, а то я че та не врубаюся че и куда паять

Паяй на "слепыше". Если нет заводского с оотверстиями и металлизацией - на куске фольгированного стеклотекстолита резаком из ножовочного полотна нарежь дорожек под микросхему, а дальше их в виде квадратов/прямоуголников продолжи. За час всё спаяешь вместе с изготовлением платы.

[BORODA]

Molnija6
А вообще зачем хочешь сделать сей девайс?

[yojiks]

Molnija6
А вообще зачем хочешь сделать сей девайс?

Я так понимаю это будет ШИМ регулятор светодиодной подстветки приборной панели...

http://semerka.info/forum/viewtopic.php ... &start=780

Транзистор в схеме хорош... аж на 23 ампера. Тут можно попробовать движком печки плавно управлять, не то что там какой то подстветкой )))

[Bemrik]

Molnija6
если дашь размеры всех элементов, то могу попробывать набрасать, а так лень искать самому да и времени особого нет, да и смысла имне нет их искать, ибо нарисаовать можно под одну элементную базу, а ты возьмешь и другие купишь.

или просто надо? без размеров?

[Molnija6]

Может быть имеете ввиду сделать трассировку платы по схеме? В просто народном языке "развести" )))

да, именно это, просто хоть и даташит есть на асе элементы, все равно разобраться не могу

[Molnija6]

Bemrik можно и без размеров

[Bemrik]

Molnija6
так чтот побыстрому набрасал. может где ошибся. надо проверять, время пока нет.
а так можно доделывать и доделывать, надо только знать все размеры элементов.

[Fiks 032]

Привет всем
вопрос может кто знает:У мееня телек показывает все в норме окромя 2 каналов с этими каналами вот что происходит как картинка без или совсем мало белого цвета всё в норме если белого становится по боле то идет гул и смазывание зтого цвета и чем его боле тем сильнее гул и смаз
как с этим боротся чтото с сигналом или с антеной?или еще чево

[Zayec]

Теоретически - если большинство каналов показывает нормально, то телевизор исправен. И возможно надо искать причину в антенне : либо слишком слабый сигнал, либо наоборот - слишком сильный и АРУ не справляется. Если антенна с усилителем, то возможно очень большое усиление. Так же может быть, что полоса антенны не соответствует частоте принимаемых каналов. Решётки типа "сушка для посуды" в этой связи вообще не обсуждаются - они не сертифицированы к применению на территории РФ. Даже Госсвязьнадзор не выезжает по жалобам на сигнал, если установлена такая антенна.

[Smoky555]

телевизор какой? фирма, модель, тип?

[Fiks 032]

Антена без усилка вышка в прямой видимости хоть и далеко и не "сушка для белья " нутром чую что чтото с сигналом тк на 2 канале данная хрень появилась с неделю полторы раньше такое только на одномканале было и то на культуре посему не заморачивался а щас и ДТВ так кажет
как сие безобразие исправить а?

телевизор какой? фирма, модель, тип?

У меня их 2 и на обоихтакая хрень

[Smoky555]

Дом частный? многоквартирный???
Была у меня такая беда, подключил себе кабельное - каналов 5 очень хреново работали, выяснил что кабель по квартире клали аж году в 90-м - старый, черный, советский ...
Как переложил новый - все пропало.
Так что может быть из-за старого кабеля, мож по дороге где-то пережимается, перетирается - вот и качество ухудшается. И если на обоих творится одинаковое, то смотри кусок кабеля от щитка центрального до разветвителя антенного.

[Fiks 032]

ДОМ свой в смысле частный кабель тоже в норме я вот думаю не могли на передающей вышке че начудить они там не так давно чтото мудрили с установкой или наладкой кокогото оборудования (по ящику говорили )и если начудили неужели не кто не контролирует сигнал и если нет то что это может быть почему на др каналах все в норме

[Molnija6]

Bemrik
спасибо большое) сегодня попробую спаять, отпишуся как сделаю)

[Bemrik]

Molnija6
проверь только то что я нарисовал по схеме

[Сусанин]

а у меня звук пропал на системе 5.1, подключил к компу, активный саб, без колонок, только 2 для компа, играл саб и затих, колонки работали, динамик исправен, т кподключал др и тоже тишина, точнее шипение в далеке есть а музыки нет

[Molnija6]

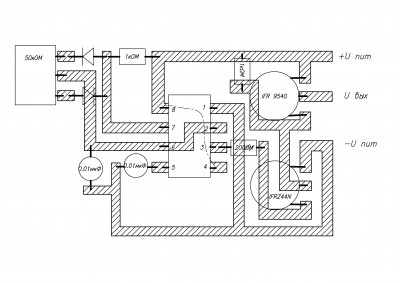

спаял я таки всю енту схему шим регуля, но че та он ваще не пашит , даже светодиоды не горят
Пожет я не правильно какой нить транзистор не так воткнул ?
(на черные линии не обращаемс внимания ент так изъ*ство )
и можно ли было так мне массу сделать на плату ?
