Доработка стеклоочистителя, регулировка паузы между взмахами

[Буйный]

олежек Пардон

[олежек]

олежек Пардон

да все нормально...

[Tarsik]

Tarsik

не сать в компот!!!

Ну блин,прям поддали азарту,через выходные куплю еще резисторов пару штук и кондер поменяю на 470 мкф,еще бы узнать че это за деталька обведенная кругом.Результаты обязательно оглашу

[олежек]

еще бы узнать че это за деталька обведенная

это конденсатор, не электролит, его не трогай...

[Tarsik]

Одним словом-докупил резисторов и конденсаторов,пробовал по разному подставлять и ничего неполучилось,хорошо хоть когда вернул все родное на место релюха работает.Сегодня купил вот такое реле


как у kubas,но вот ненаписано какие резисторы он впаял вместо 333.Подскажите народ добрый,ато предыдущая вообще убила морально

[denishis]

...ато предыдущая вообще убила морально

Присылай "морально убитую" мне, и будут тебе счастье.

[Tarsik]

Присылай "морально убитую" мне, и будут тебе счастье.

Я так счастлив,она работает :tease:

[серго]

Рассмотрим на примере резистор:



Подставляем вместо 10 - 75, получаем 75 Ком.

прошу прощенья, получается последняя цифра это колличество нулей множителя

[Tarsik]

Еще есть один вопрос:у меня дворники из крайнего положения при включении прерывистого режима делают полный ход в крайнее верхнее положение и возвращаясь вниз останавливаються посередине пути,тоесть посередине лобового стекла,прям перед глазами,правда говоря немного раздражает,как добиться того щоб они возвращались в крайнее нижнее положение или останавливались вверху и возвращаясь назад неостанавливались посередине а доходили именно до конца?

[denishis]

Еще есть один вопрос:у меня дворники из крайнего положения при включении прерывистого режима делают полный ход в крайнее верхнее положение и возвращаясь вниз останавливаються посередине пути...

У тебя проблема с двигателем. Его либо заменяют, либо меняют положение "прерывателя" (контактов) в двигателе в правильное!!! Зачастую такое происходит если Вы его разбирали и собрали неправильно контактник. Возможно окисление контактника, но мало вероятно.

[denishis]

... и кондер поменяю на 470 мкф...

А кондёр наверное очень великоват, почему не попробовать в пределах 70-150?

[Tarsik]

А кондёр наверное очень великоват, почему не попробовать в пределах 70-150?

Пробовал на 100 и на 200-реакции никакой небыло,да ладно проехали,722 релюшку оставлю на копейку,а за совет по двигателю спасибо,а какое правильное положениен контактов,просто машина досталась от отца а что он делал с ним неизвестно.

[олежек]

прошу прощенья, получается последняя цифра это колличество нулей множителя

да именно.

[denishis]

...а какое правильное положениен контактов...

Для начала разбери моторедуктор и почисти / поподгинай контакты.
По ремонту сюда

[Tarsik]

Завтра займусь моторедуктором,результати напишу

[DimitriS]

Заказывайвот это реле и тебе будет счастье. Оно ставится в кожух рулевой и работает в сумме с тем реле,которое ты курочил. Если ещё не сломал. Иначе заказывай новое.

Я вот такую поставил этим летом. Подрулевые подгорели. В магазине были только 08. Посмотрел, покрутил в руках, подумал, дай ка я их вкорячу. Вкорячил. Потом долго думал что вкорячить вместо кожуха, 08 кожух как то не так вставал, долго думал пробовал нашёл 14 кожух к нему замок, правда жаба задушила 200р за подсветку замка в виде 1 светодиодика и контакт вставленного ключа выкидывать - тоже 08 замок поставил. Под занавес воткнул вот эту релюшку и переделал проводку и перепаял моторедуктор - машина стала похожа на машину. Езжу пол года не нарадуюсь - офигительно удобно. Родные - рядом не валялись.

[Tarsik]

Поменял утром крышку с контактами и щетки заработали как надо,но недавно выезжать и они как взбесились,при выключеном положении ручки они работают непрерывно.Отключил их вытянув второй предохранитель,надо было срочно ехать а щетки работают и неотключаються.Какая причина может быть?

[BORODA]

Какая причина может быть?

Отвалилась пластина контактная в крышке редуктора, однозначно.

[Tarsik]

Пластина на месте,но попробовал подогнуть контакт и все получилось,крышка быланеродная,но думаю они взаимозаменяемы

[Forest]

купил себе вот такое реле, подскажите какой резистор нужно выпаивать, а то я чет не пойму. Заранее очень благодарен

У меня точно такая начинка реле-514, фото-Стр23 этой темы.
Уже горел 829 транзистор, что на обратной стороне.
Заменил его на большой в стандартном корпусе. На проводках припаял к плате.
Хотелось бы иметь запасное реле, но на более простой и доступной в продаже микросхеме, именно на NE555.
BORODA, не могли бы Вы здесь выложить точную схему своего реле с этой микросхемой, попробую сделать себе в запас, тем более, что есть такие детали.
В свою очередь привожу схему своего варианта с микросхемой К1055ХВ4А, может кому-н. пригодится.

[BORODA]

Forest
Отчитываюсь. Схема на 555, по крайней мере та, которую я собрал, корректно не заработала. Тоесть вроде всё работает, но не совсем чётко, как хотелось. В результате всёж поставил немного доработанное заводское реле от ПП, на ГП5 или её аналогах. Вообще, принцип работы "классического" реле и реле ПП как оказалось абсолютно разный, может ещё и с этим были связаны проблемы. Зато теперь имею что и хотел - все режимы работы реле ПП, чёткую остановку щёток в конце хода, двойной мах после помыва, регулируемая пауза.

[Forest]

Вы имеете в виду, что регулировка переменником в штатной схеме РС-514 на NE555, глючила?
И далее вы ещё к ней приделали релюху на выходе для стабильности?
Всё равно мне бы точную схему РС-514 на NE555.
Я хочу без регулировки сделать её и положить в ЗИП, поскольку был напуган отказом моего варианта и именно в ливень на трассе.
Свою микросхему(ХВ4А) найти не реально, купить готовое ещё одно-514, можно, но кто знает какая начинка попадётся.
Нужна схема варианта статьи топикстартера темы на NE555, без регулировок в оригинале, у меня есть ВИ1 и обвязку насобираю.
http://semerka.info/?q=node/164 Вот эта схема.

[BORODA]

Вы имеете в виду, что регулировка переменником в штатной схеме РС-514 на NE555, глючила?

Немного не так, сама схема несколько некорректно работала.

И далее вы ещё к ней приделали релюху на выходе для стабильности?

Нет, я поставил заводское реле, немного его доработав.

Нужна схема варианта статьи топикстартера темы на NE555

Хорошо, попробую.

[realization]

Привет всем!!!
Вот почитав тему про доработку стеклоочистителя,переделать сопротивления через переменный резистор.(для регулировки паузы)
НУ вот решился,нашел реле которое давно купил но все ни как не мог поставить,открыл его,а там не то что вижу здесь на фото,сам не электрик,тяжело для меня эти поиски сопротивления.
Может кто связывался с таким,да подскажет,ткнет куда что надо паять.
http://www.12v.ru/site.xp/050049055124052052049124.html

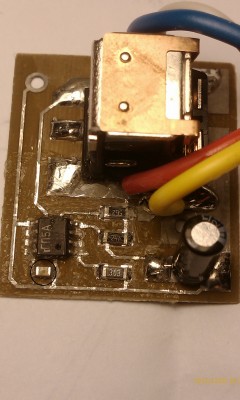

вот пытался сфотать




ЗА ранее благодарен.
ps если не получиться это переделать,то попробую снять старое,вдруг схема похожа на здешние

[BORODA]

realization
Смотри на вторую ногу микрухи, на неё в прерывистом режиме должен плюс подаваться, через резистор 2,7к. Собственно этот резистор задаёт паузу, уменьшая его уменьшаешь паузу, и наоборот. Сначала подбором его выставляешь минимальную паузу, потом последовательно с ним ставишь переменник на 10к и им регулируешь паузу в широких пределах.
