Доработка стеклоочистителя, регулировка паузы между взмахами

[pissimist888]

спаять я и сам смогу -уже много всего спаял (просто говорю что не совсем профи в Омах, резисторах и тд.... ну думамю разберусь). а реле у меня старое, как ранее писалось на 3-ей странице ( http://radikal.ru/F/i014.radikal.ru/090 ... 7.jpg.html ) - вот такое! что из него пригодиться?? (я предполагаю не чего!?)
пс: я и не обижаюсь, тк знаю что в этих делах опыта нет)))) просто читаю и учусь))))

ппс: а что за таймер там стоит?? какая маркиовка, название?

[олежек]

(я предполагаю не чего!?)

сам наверное видищ что реле очень большое, я имею в виду именно само реле, внутреннсть, и использовать его маловероятно, но в принципе возможно, если в оставшемся объеме корпуса сможеш разместить схему управления... кроме того можно, если захочеш использовать балстное сопротивление, хотя во многих реле его нет, ну и как я писал выше, корпус, провода, разъем....

[pissimist888]

ну ясно, оставляю провода, корпус, разъем. Собераю схему и туда упихиваю!?

[олежек]

Собераю схему и туда упихиваю!?

да, я собирал на "рыбе" крепил к крышке штатного корпуса, все умещалось в корпусе штатного реле...

[Евген]

Добрый день.

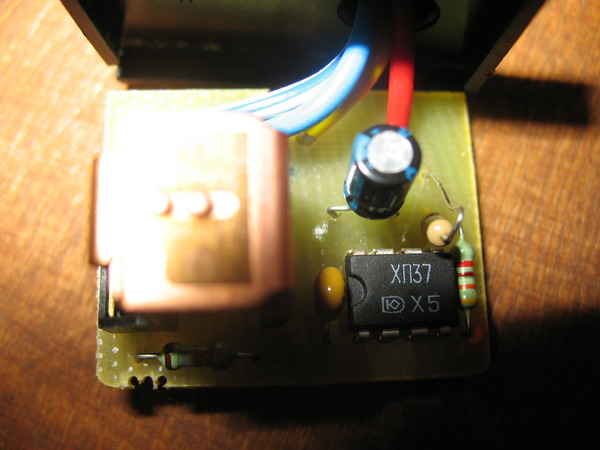

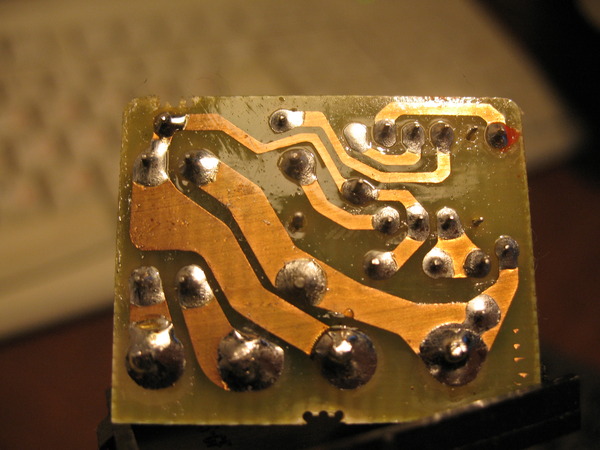

Имеется следующая модель реле 29.3777:






Можно ли к ней прикрутить резистор? Какой постоянный резистор необходимо выпаивать?

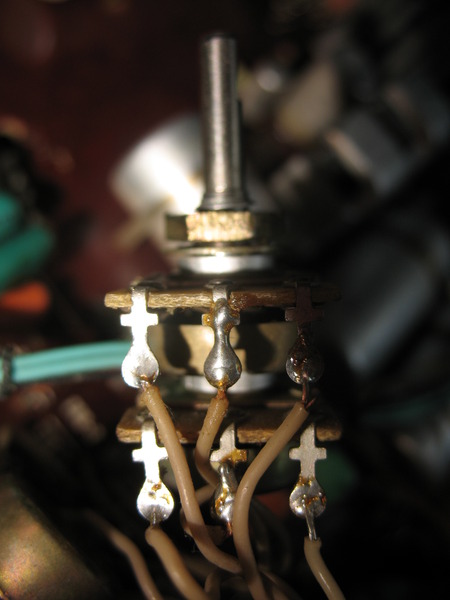

Можно ли припаять такой переменный резистор:


Если можно, то как?

[TechnoMCJ]

http://avto-site.ru/subcategory/?id=120
А не проще поставить вот такую вещь поставить ? Ихмо удобнее будет и само будет регулировтаь интенсивноть.

[Евген]

http://avto-site.ru/subcategory/?id=120
А не проще поставить вот такую вещь поставить ? Ихмо удобнее будет и само будет регулировтаь интенсивноть.

Может оно и проще, но цена в 3000 тыс. руб....

[TechnoMCJ]

Евген
Если сложно потратится на авто 3 тыс рублей - то смысл вообще было покупать ВАЗовскую продукцию ??

[Димон на зелёнке]

Если сложно потратится на авто 3 тыс рублей - то смысл вообще было покупать ВАЗовскую продукцию ??

Скорее наоборот - если можешь купить такую вещь за 3000, то зачем ыбло покупать ВАЗ?

[SMSha]

Датчик дождя не рулит... Поставить не доработанное, а покупное реле с программируемой паузой - еще куда ни шло (там речь о сотне-другой рублей идет), а тратить больше 3 тысяч... ИМХО, перебор.

[олежек]

так Евген долго рыл справочники, в итоге нашел что это вроде аналог мотороловской специализированной микросхемы MC33197 именно для дворников...
используя её можно реализовать и паузу и насколько я понял пару взмахов при прызгании на стекло...

теперича, если шариш в электронике то думаю схемы тебе будет достаточно, если нет то прийдется сложнее, лучше найти соображающего человека, что касается твоих вопросов, за паузу согласно схеме из даташита отвечает сопротивление R3



опять таки фирма моторолла советует четкие значения, из схемы видно что они равны от 1,5 до 22 КОм, сопротивление которое стоит выпаивать у тебя на плате находится справа от микросхемы, что касается того сопротивления что ты привел на фото, не достаточно его внешнего вида, сзади на крышке переменного сопротивления есть его значение, именно его и нужно привести...



теперича, что бы использовать полноценно её возможности а так же для людей которые захотят повторить данное реле, привожу типовую схему из даташита



надеюсь что полностью ответил на вопросы

з.ы. захотелось и себе такое, из за брызгалки

з.ы.ы. забыл цоколевку для тех кому понадобится



евген к стати от куда оно не из десятки ли???

[TechnoMCJ]

Если сложно потратится на авто 3 тыс рублей - то смысл вообще было покупать ВАЗовскую продукцию ??

Скорее наоборот - если можешь купить такую вещь за 3000, то зачем ыбло покупать ВАЗ?

Ну были причины купить ВАЗ -)) Щас больше расматриваю как коструктор его. Следующая машина будет 100% не ВАЗ.
3тыс не такие деньги уж на то пошло. В принципе хотел ствить на свою 5ку - но сейчас просто хочется ее продать. Потому что ездить в Центр Москвы из области - да ну нафиг -))

Добавлено спустя 1 минуту 59 секунд:

SMSha
Если уж на то пошло - то не думаю что у датчика дождя сложная схема , как и у датчика света. Мне лично щас собирать влом что ли бо. Ну облинился я -))

[Евген]

евген к стати от куда оно не из десятки ли???

Из ВАЗ 2105 2009г.в.

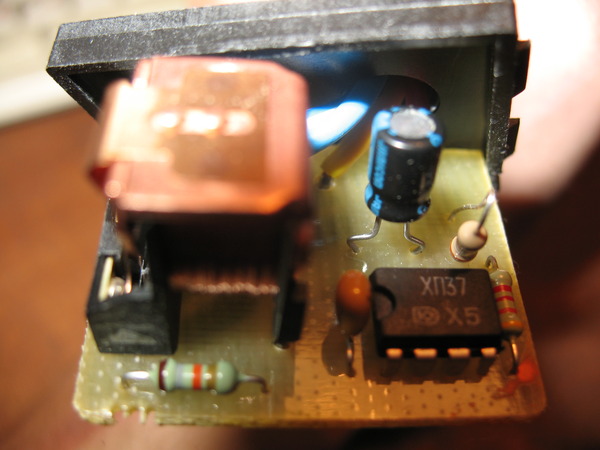

Олежек, это сопротивление надо выпаивать (см. на фото), я правильно понял???

[олежек]

Олежек, это сопротивление надо выпаивать (см. на фото), я правильно понял???

да, вместо него тебе нужно впаять переменное сопротивление в пределах от 1,5 до 22 КОм... (ааа вот еще что, согласно схеме на ней должно быть минимальное постоянное, т.е. оставить постоянное минимумом около 1,5 КОм, именно оно будет давать минимальную паузу, последовательно с ним припаять подходящее переменное) подобрать эксперементальным путем, что бы пауза была той которая тебе необходима...

Добавлено спустя 1 минуту 4 секунды:

Из ВАЗ 2105 2009г.в.

хм, инетерсно, наша ветка пополняется новыми схемами реле...

[Евген]

Вобщем не особо у меня получилось.

Выпаял ножку у резистора, припаял заместо ножки провод, к нему переменный резистор, а на освободившееся место провод, к нему также переменный резистор. Вобщем так как описано, стандартная процедура. Однако, при полностью закрученном переменном резистре, пауза у дворников где-то 22 сек. если я расскручиваю резистор на полную у меня вообще дворники не работают. Если расскручу переменный резистор на половину, то пауза где-то 38 сек. Если раскручиваю переменный резистр больше половны - дворники не работаю. А вот теперь вопрос: почему тайминг начинается с 22 сек, а не с 4 сек, при поностью закрученном переменном резистре? почему когда я регулирую (расскручивую) переменный резистр больше чем на половину, дворники вообще перестают работать?

Может другой посстоянный резистр надо выпаивать, или переменный я не тот купил
Переменный резистр - 470 кОм, СП 3-4бМ, 9206В
Посстоянный - штатный

[олежек]

Выпаял ножку у резистора, припаял заместо ножки провод, к нему переменный резистор,

тут все правильно только паять переменный нужно так, к одной ножке любой, только не центральной!!!, второй провод паяеш одновременно и к центральному и к третьему боковому, после этот провод паяеш к ножке резистора который ты выпаял из платы...

расскручиваю резистор на полную у меня вообще дворники не работают.

вероятнее всего пауза получается ну оченьт очень большой, ты просто не дождался когда оно сработает, это все потому что у тебя переменнео сопротивление 470 КОм, плюс штаное, я так думаю оно где то среднее значение между рекомендованными имеет килоом 10, так вот, я тебе не зря сделал акцент на том что советует производитель, а он советует это сопротивление не более 22 КОм, ты же ставиш 470 + штантное порядка 10, итого килоом 500, это очень много!!!! иди в радио магазин, покупай постоянное на килоом 5, и переменное киллоом 15-20, что бы общее сопростивление получалось где то 22 КОма можно больше я так думаю до 30 КОм, но это надо эксперементальным путем проверять...

[Евген]

В общем после моих попыток сделать паузу моя релюшка перестала работать. Купил новую и купил Реле с регулировкой паузы за 200 р. С установкой проблем не возникло а главное все работает!!!

[Жека]

стати от куда оно не из десятки ли???

На десятках нетакие

[олежек]

В общем после моих попыток сделать паузу моя релюшка перестала работать. Купил новую и купил Реле с регулировкой паузы за 200 р. С установкой проблем не возникло а главное все работает!!!

очень жаль :( ну в смысле что спалил свое

[rodin]

Mr_Ice
Спс за статью, обязательно сделаю себе.

[Save.L]

Ребят, вот и я хочу себе такую релюшку. Вот она (PC514), как с ней быть? С определением нужного мне резистора помоему трудностей не будет... ) Т.е. вместо него ставлю допустим 45 кОм (0.25 Вт) + переменный 100 кОм (0.25 Вт)..Верно?
Спасибо вам заранее

[balaganoff]

.Верно?

нет! не поленитесь почитать тему! всё уже давным-давно обсосали, с фотографиями и описаловом, практически под все модели реле.

[Save.L]

[/quote]
нет! не поленитесь почитать тему![/quote]Спасибо нашел! Просто с 3G модемом неособо то насмотришся, тем более с фотками...но мое реле обсуждается на первых страницах.

[Djazzik]

Всем огромный привет!Вроде все припоял правильно,как написано,но если крутить резистор то паузы больше не становятся,т.е стандартная пауза 5сек. и дальше меньше.Подскажите вчем дело.Постоянный резистор родной,а регулировочный на 250ком

[balaganoff]

у переменника каке ноги к проводам припаял?
