Включение дворников при включении омывателя

[Nonamer]

К@стян? ну и как в эксплуатации? Удобно? Поделись мнением.

[К@стян]

Nonamer
Сегодня весь день пользовался. Удобно. у мну настроено на 2 маха стекло чистое.

[Мегавольт]

Я рад что всем понравилось .Спасибо за добрые слова .
Всем удачи!

[korozub]

Я собрал схему в корпусе от реле стеклоочистителя. Реле использовал родное.

[mik58]

С интересом прочитал тему
http://www.semerka.info/forum/viewtopic.php?f=7&t=696
там рассматривается изменение прерывистового режима,
однако с учетом нашей Питерской погоды для меня является актуальной и режим включения дворников при включения омывателя
в принципе прочитав тему http://semerka.info/content/rele_pauzy_ ... a_klassiku где полностью заменяется реле, захотелось сделать чуть по другому, используя реле от 08 526.3747
учитывая алгоритм работы этого реле:
На ногу 31 вешаем "землю", на ногу 15 подаём +12В. Эти две ноги - питание реле. Как работает режым "Сикнул на стекло включились дворники." - Кратковременно подаем на ногу 86 +12 вольт, после этого на выходе S появляется +12В на 4 секунды
хотелось бы просто подать с выхода S на синий провод колодки электродвигателя

Постоянная работа стеклоочистителя.
Ток идет от вывода зажима "30" генератора (точка А) и замыкается по пути: зажим "30" генератора" - монтажный блок - контакты "30" и "INT" выключателя зажигания - предохранитель 2 монтажного блока - переключатель (6) стеклоочистителя - по серому проводу до монтажного блока и от него по голубому проводу до пластины выключателя электродвигателя - биметаллический предохранитель (1) - обмотка якоря электродвигателя.
для проверки этого я подал +12 с акку, проводом через предохранитель на этот самый синий провод, результат предохранитель на 15А сгорел сразу, на 20А сгорел через 2 взмаха щеток
пока смотрю схему и не вижу в чем моя ошибка

[олежек]

объединено

тут обсуждалось, еле еле нашел, поиск не находил данной темы, только благодаря своим архивам нашел ...

[mik58]

что то, пишет что запрошенной темы не существует

[Axel4]

Есть готовое неплохое реле 63.3777, цена 350 р. Я покупал в Авто-49, но видел его и в других автомагазинах.
http://compoff24.ru/rele-regulirovki-pa ... telja.html

Не сочтите за рекламу, просто действительно удобная штука, стоит уже 2 года, без нареканий.
Подключается в разрыв штатного реле (разъемы есть уже) и один провод на рычаг омывателя. Пауза регулируется штатным рычагом, при включении омывателя делает 2-3 взмаха.

[олежек]

да я тут при объединении чуть маханул мимо, все вроде поправил теперь в одной теме...

[mik58]

пока смотрю схему и не вижу в чем моя ошибка

прочитал слитую тему, понятно что надо отключить белый провод от подрулевых

[mik58]

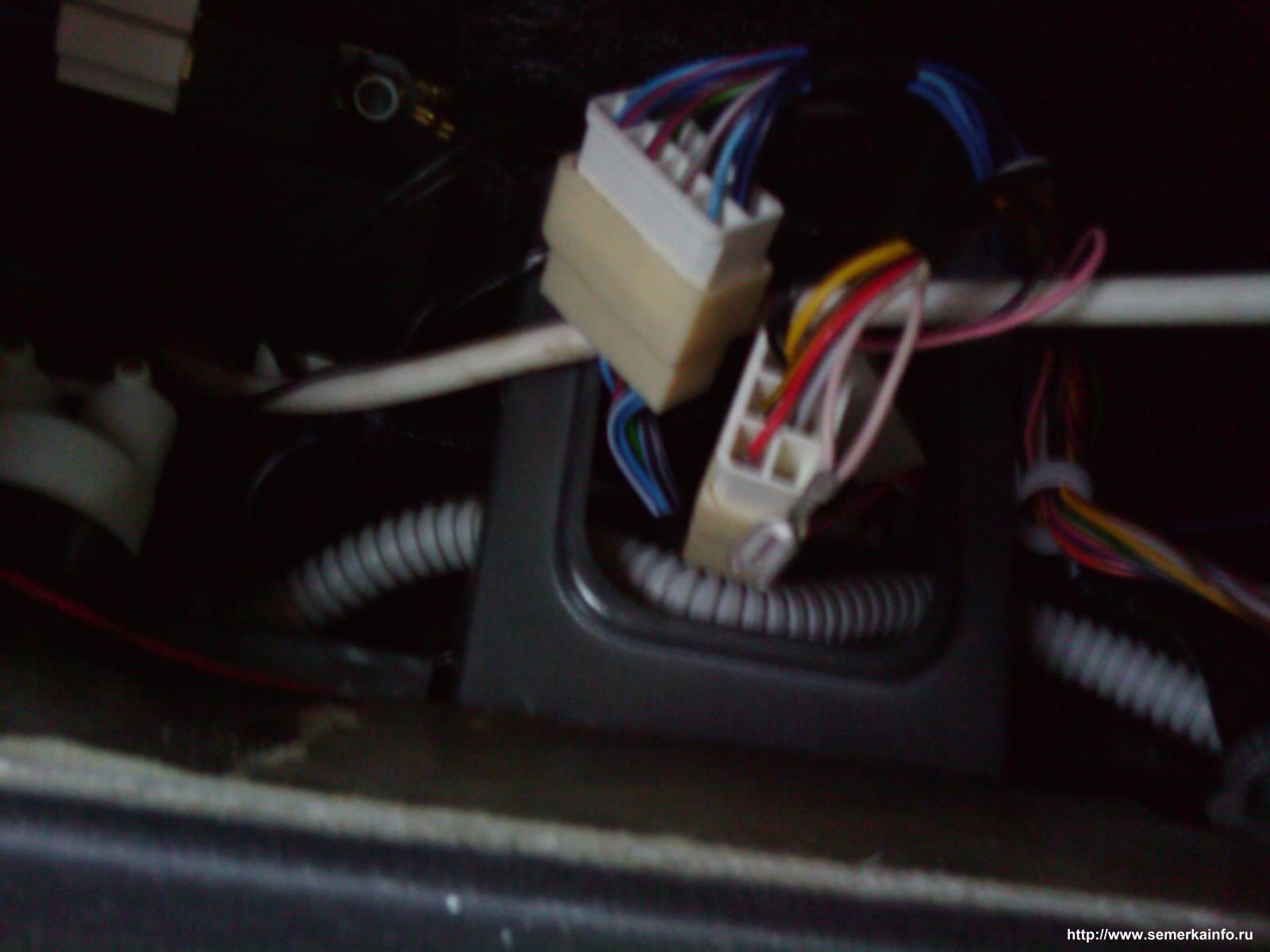

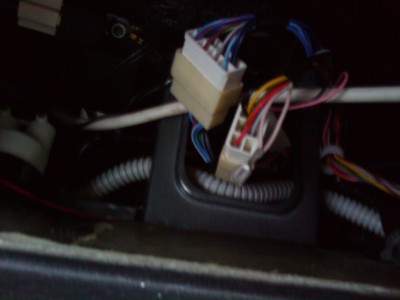

сегодня отключил белый провод от колодки, проверил работают все режимы, непонятно зачем этот провод учитываю патологическую экономию ваза

[BORODA]

непонятно зачем этот провод учитываю патологическую экономию ваза

Для правильной работы парковочного контакта.

[mik58]

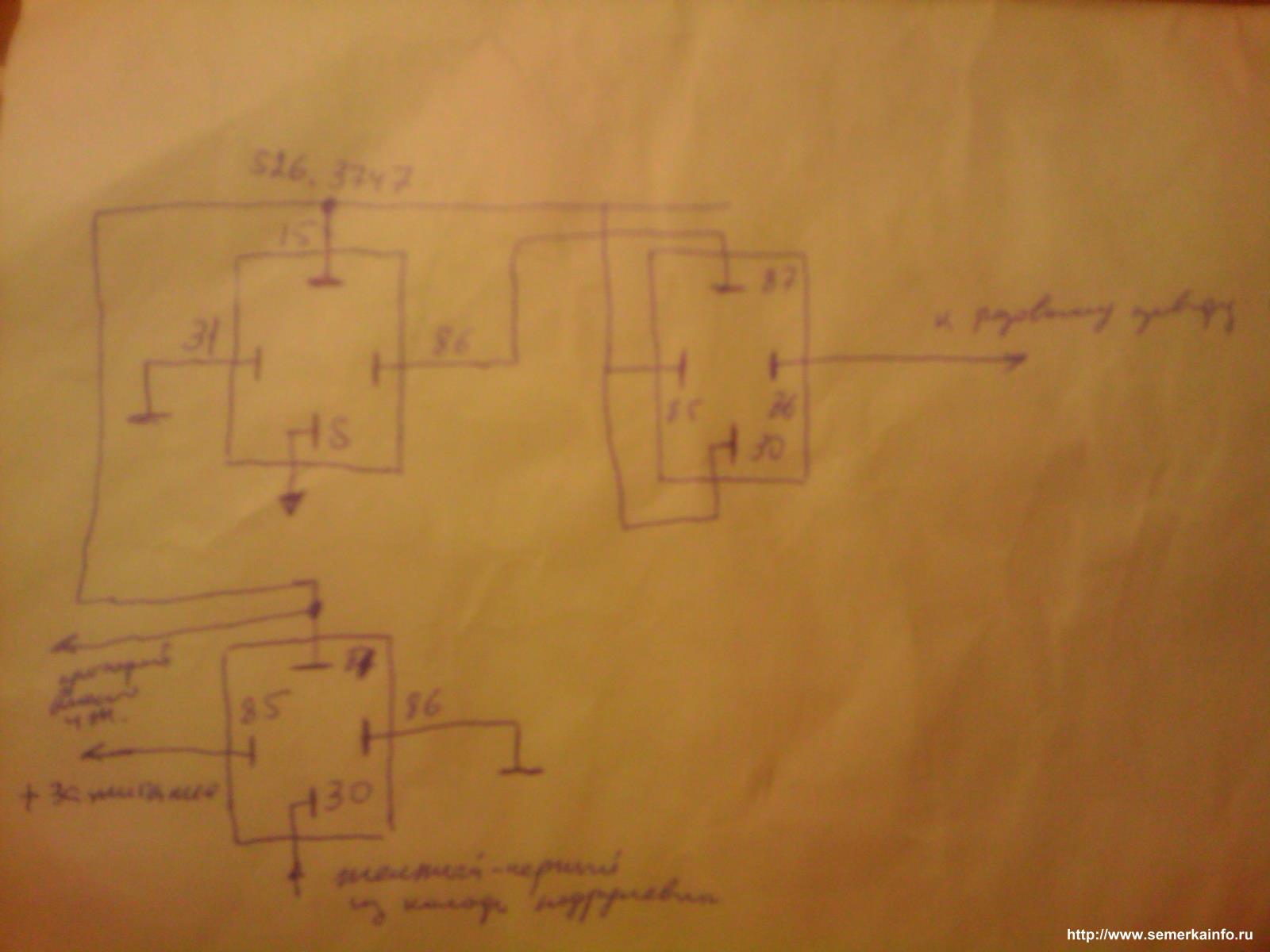

набросал схемку и начал её собирать, схемка так же будет обеспечивать отключение дворников при отключении зажигания, придется все равно предварительно снять приборку для замера необходимой длинны проводов

[серго]

Ну по мне от зажигания сделать, это кинуть релюху в разрез + на моторчик дворников ,запитанную от ...к примеру катушки зажигания

[mik58]

Ну по мне от зажигания сделать, это кинуть релюху в разрез + на моторчик дворников ,запитанную от ...к примеру катушки зажигания

ну у меня инжектор , и универсальнее брать + с датчика тормозной жидкости, но я хочу все под приборку спрятать, и я не очень люблю скрутки поэтому делаю все на клеммах которые пропаиваю

[misha36]

ВНИМАНИЕ!!!
Тем кто сделал или только собирается это делать,обращаю ваше внимание на то, что во многих "классиках" такое подключение может привести к выходу из строя предохранителя дворников.Связано это с тем, что подрулевой переключатель режимов при выключеном положении замыкает на массу белый провод переключателя и реле подавая напряжение на голубой провод замыкает эту цепь
через контакты моторедуктора. Исправить это можно двумя способами:
1) отсоединив белый провод от подрулевого переключателя
2) подключить это реле указонным на схеме способом.
Кстати о самом реле, при использовании транзистора КТ816 можно использовать автомобильное реле.

Идея понравилась, спаял себе сей агрегат. Проверил дома, работает, понес в авто, установил. При нажатии на псикалку щетки дергаются см на 5 и все, больше никаких признаков жизни, только слышно когда реле отщелкивает. Почесав тыковку, покумекав- поставил сей девайс в разрыв синего провода, а сине-белый вообще выкинул (если честно я так и не понял зачем он вообще нужен). Теперь все работает . Еще раз спасибо за идею.

[аматор1]

Внедряя сию рацуху желательно обратный клапан ставить или покумекать над задержкой включения дворников. В нормальных иновёдрах замечен такой алгоритм: сначала ссым на стекло, затем через (около) секунду начинаем махать вениками. В данном случае щётки первоначально елозят "на сухо".

[misha36]

Внедряя сию рацуху желательно обратный клапан ставить .

У меня вода сразу идет, щетки по сухому пол маха успевают сделать, максимум. Так что думаю не стоит заморачиваться.

[dimurik]

Главное не только то, что он по сухому трёт, а что пока не пошла омывайка, начинает размазываться по стеклу грязь и ничего не видно. Так что не плохо было бы добавить задержку включения.

[deParadox]

У кого-нибудь осталась первоначальная схема? Картинки из первого поста не подгружаются..

[Иван64]

У кого-нибудь осталась первоначальная схема? Картинки из первого поста не подгружаются..

Купи реле с регулировкой паузы, в нем уже все есть

[deParadox]

У кого-нибудь осталась первоначальная схема? Картинки из первого поста не подгружаются..

Купи реле с регулировкой паузы, в нем уже все есть

Готовое реле не интересно, буду впаивать переменный резистор в штатное, чтобы регулировать частоту работы дворников в прерывистом режиме(шикарно становится в консоль вместо регулятора подсветки приборов). А эту схемку хотел собрать как приятный бонус)
