Доработка стеклоочистителя, регулировка паузы между взмахами

[Tazik]

Сегодня пробежался по нашему авторынку - и такое чувство ,что кроме дисков и резины там ниче не найдешь, поспрашивал про реле стеклоочистителя от семерки, вообще никакого нет. Даже звонил местному официальному дилеру "АвтоВАЗа" - там тоже такой "мелочевкой" не торгуют. ЖОСТЬ!

[Tazik]

Сегодня пробежался по нашему авторынку - и такое чувство ,что кроме дисков и резины там ниче не найдешь, поспрашивал про реле стеклоочистителя от семерки, вообще никакого нет. Даже звонил местному официальному дилеру "АвтоВАЗа" - там тоже такой "мелочевкой" не торгуют. ЖОСТЬ!

Забыл добавить - у меня электромеханическое реле

[KalesSKY]

сегодня установил реле с регулировкой паузы 63.3777
столкнулся с такой проблемой: при подключении свободного провода реле сразу начинают работать щетки в непрерывном режиме. реле исправно- проверял на своей. помогите разобраться с подключением.
устанавливали на 2101 с шестерочным подрулевым.

[Flying Dragon]

Я что то так и не понял...механическое реле которое с одним сопротивлением не регулируется? я блин съездил купил все уже...залез а оно у меня оказалось механическое
Покупать новое реле...250рэ..дорого
Объясните, заранее благодарен...

[Tazik]

Я что то так и не понял...механическое реле которое с одним сопротивлением не регулируется? я блин съездил купил все уже...залез а оно у меня оказалось механическое
Покупать новое реле...250рэ..дорого
Объясните, заранее благодарен...

Да,если резистор на корпусе реле видно внешне, то это электромеханическое, оно регулировке не поддается, нужно электронное -на микрухе/тиристоре/транзисторе и т.п. Я такого в своем городе пок не нашел.
ЗЫ. Родное тоже электромеханическое.

[Vovchik2107]

Всем доброго времени суток.
мне также понравился данная переделка и поспешил сделать данный девайс. но столкнулся с проблемами. 1я- это то что было реле с катушкой (механика)- после поезда в магаз проблема устранилась за 85р, а теперь после переделки все работает (поставил переменный резистро на 200кОМ, и реле на 30кОМ). а теперь самое интересное- 2я проблема: до переделки при поднятии рычажка дворника на себя включался мотор омывателя стекла и дворники в первом положении (т.е была совместная работа дворников с водой). а теперь остались работать только дворники при поднятии переключателя на себя. помогите решить проблемку. мож припоялся не ктому резистору. с другом долго разбирались по фото (у автора они расположены вдоль корпуса самаго реле, а в моем реле поперек. на реле стоит отметка о выпуске в 2010году).
очень жду ответов от умных людей....

[general]

парни чего вы мучаетесь, на данной ветке форума обсуждалась релюшка завода энергомаш купите не пожалеете делов на подключение на 5 минут,вся штатная проводка сохраняется алгоритм работы очень простой

Согласен с тобой. Себе поставил недавно, работой доволен.

[олежек]

до переделки при поднятии рычажка дворника на себя включался мотор омывателя стекла и дворники в первом положении (т.е была совместная работа дворников с водой)

чесно говоря ни чего не понял, что значит поднятии рычажка на себя??? на себя жмем бежит вода, вверх пауза, езе выше постоянно машут дворники, все этоработает отдельно ни какой совмесной работы брызгалки с дворниками нет и бытьне может, курим схему... речь идет о схеме работы как на девятках, т.е. брызнул дворники машут пару тройку раз, такого на классике быть не может...

[egorap]

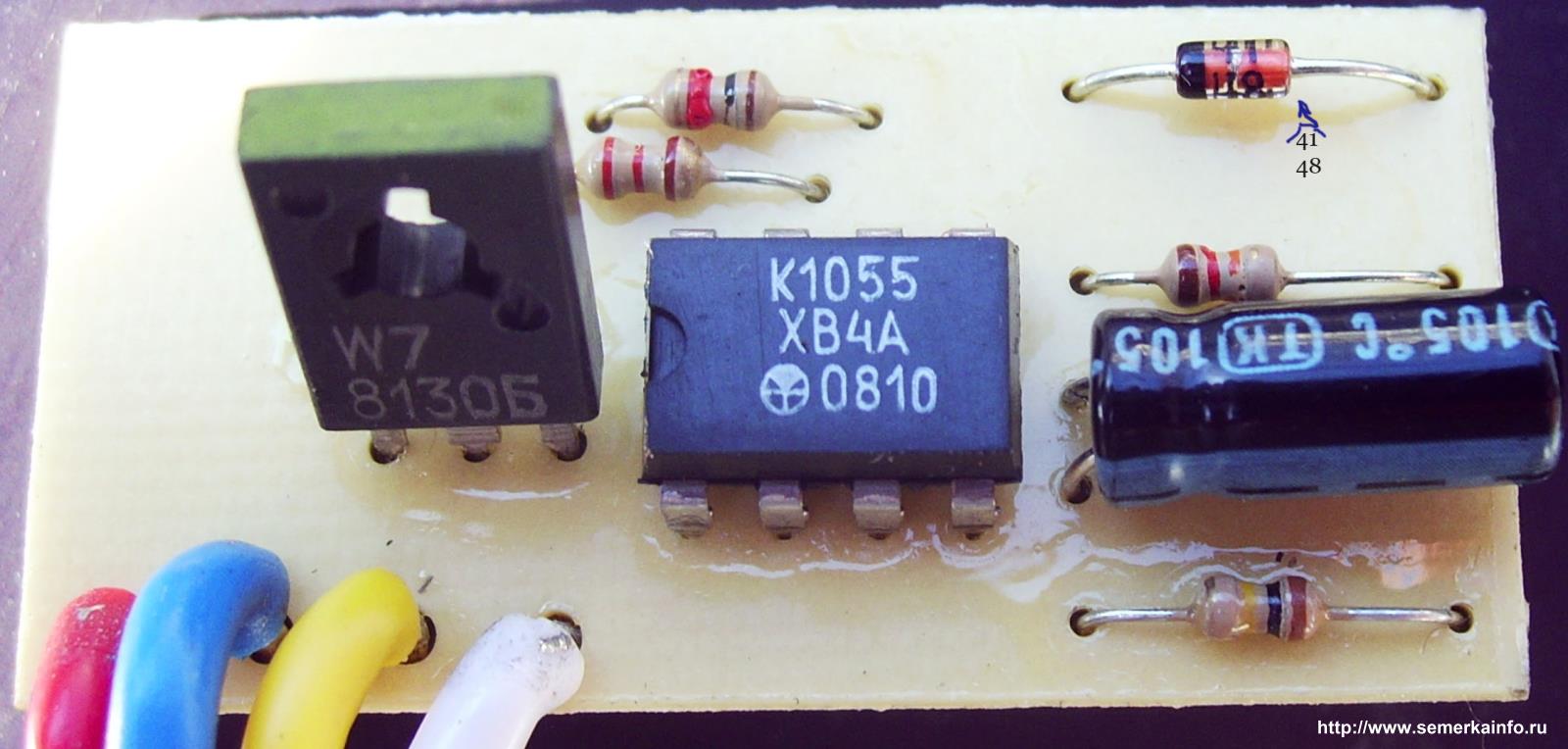

купил себе вот такое реле, подскажите какой резистор нужно выпаивать, а то я чет не пойму. Заранее очень благодарен

[KalesSKY]

до переделки при поднятии рычажка дворника на себя включался мотор омывателя стекла и дворники в первом положении (т.е была совместная работа дворников с водой)

брызнул дворники машут пару тройку раз, такого на классике быть не может...

как это не может? очень даже может. для этого есть реле 63.3777. подробнее о нем здесь

[олежек]

как это не может?

читайте посты выше, речь идет о штаной схеме и штаном же реле...

[олежек]

egorap



верхний по идее, должен идти на восьмую ногу микросхемы, это опять же судя по найденному мануальнику на аналог данной микросхемы http://www.datasheetcatalog.org/datashe ... yzurtu.pdf судя по этому мануальнику максимум сопротивление может быть 2,2 килоома, у тебя опять же судя по твоим не очень качественным фотам стоит 1 КОм

[egorap]

Вот сделал более качественные фото. Подскажите а какую ногу нужно отпаивать левую или правую?

[олежек]

egorap

для сопротивления не имеет значения...

[олежек]

egorap

я прошу у тебя прощения, пересмотрел схему, похоже я тебя ввел в заблуждение, сопротиление нужно поменять



самое нижнее под кондесатором

[egorap]

а на какое нужно поменять, переменный резистор к отмеченному нужно припаять

[олежек]

egorap

судя из того мануальника что я тебе привел R1 это оно и есть от 6.8 КОм до 510 КОм, подбирать эксперементально, у тебя похоже что стоит 100 КОм, если нижняя граница паузы тебя устраивает то это оставь, а последовательно с ним припаяй килоом 100-200

[egorap]

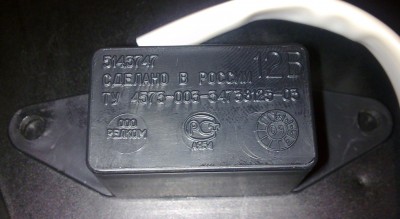

И еще вопрос поддается ли переделке такое вот реле

[JET]

egorap
нет

[egorap]

а почему нет если на странице выше описывался процес переделки и как я понял работает

Сегодня нашел тот самый резистор))))) (отмечен на фото). Результатом очень доволен! Стандартный стоял на 10 Ком который обеспечивал паузу около 5-6 сек,его я заменил на 2 Ком, пауза уменьшилась до 2-2,5 сек. Переменный резист. установил на 30 Ком, что равно 20 сек. между взмахами двориков. Очень рад что все получилось, СПАСИБО за СТАТЬЮ и ПОМОЩЬ!!!

[JET]

а почему нет

Потому, что что на приведенных тобой фото - реле електро-механическое, и частотой паузы там заведует...... хотя стоп, биметаллической пластины тут уже нет... модифицированое... ХМ... а возможно и можно...

[олежек]

egorap

по идее можно, но нужно хотя бы схему срисовать с него...

[Zayec]

олежек
На предыдущей странице темы это реле уже обсуждалось. И резистор нашли, какой надо менять. http://www.semerka.info/forum/viewtopic ... &start=425

[egorap]

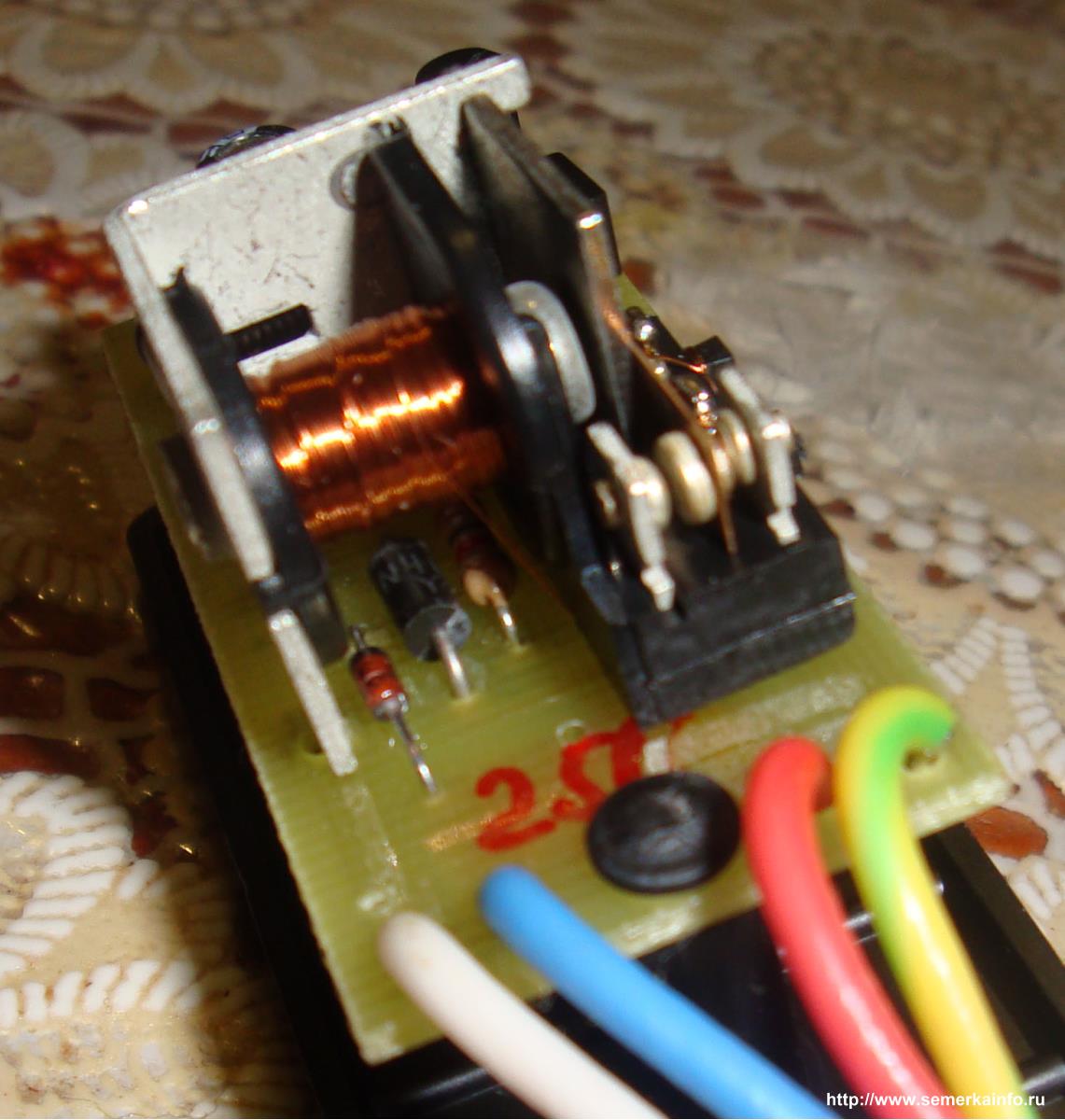

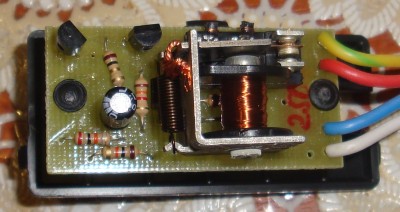

Уже сделал как с электронный так и электромеханическим, работает, только вот проблема в том, что когда включаешь первое положение, пауза регулируется, но при включении щелкает или даже клацает (гудит ) что-то в моторчике, пару раз клацнет и включается, немного поработает и както становиться меньше клацать. На электро механическом реле больше клацает, даже можно сказать раздражает, покуда включиться, хотя реле срабатывает и пауза регулируется. на старом реле такого не было. разбирал моторчик, а именно контакты на нем почистил, что там может клацать не знаю.

[олежек]

Zayec

аааааа, дададада , запамятовал, скока тут ужо их было...
