Продолжение.
Модернизация доп. стоп-сигнала. Заменяем 5 ламп накаливания на 30 светодиодов красного свечения типа "пиранья" фирмы CREE CP42B-RKS.
Снимаем фонарь (нажать на краях на кнопочки маленькие и потянуть на себя).
Выкидываем лампы нафиг. Поскольку провода на заклепках - откусываем от заклепок провода.
- 1.jpg (9.84 КБ) 13579 просмотров
- 2.jpg (12.52 КБ) 13579 просмотров
В данном варианте в качестве печатной платы я использую фольгированный односторонний текстолит (можно использовать монтажную плату) и резисторы. Как обычно, ветки светодиодов по 3 шт. + токоограничительный резистор (все время забываю запомнить номинал резистора после сборки, блин).
В Кореле рисуем и потом распечатываем трафарет для сверления отверстий под ножки светодиодов. Далее клеим трафарет на скотч и на плату и сверлим.
- 3.jpg (10.37 КБ) 13579 просмотров
После сверления убираем все заусенцы как с одной стороны платы, так и с другой.
- 4.jpg (10.02 КБ) 13579 просмотров
Не забываем сделать разрезы в плате для крепежа в корпус фонаря. Теперь будем делать дорожки химическим травлением хлоридом железа (вроде так). Я не хотел мудрить с лазерно-утюжной технологией изготовления печатных плат, а макетной платы не было в наличии (да и дорогие они,заразы), поэтому поступил проще. Поскольку все контакты и дорожки тут простейшие, для разметки использовал скотч прозрачный.
- 5.jpg (11.85 КБ) 13579 просмотров
Наклеил на медную сторону, потом острым ножом для бумаги и металлической линейкой разрезал те места скотча, где должны быть дорожки. Потом пинцетом убрал эти отрезки скотча с платы. Обязательно с другой стороны платы тоже наклеить скотч перед травлением. Травим плату (про это писать не буду, в инете полно), промываем, после всего удаляем скотч пинцетом и протираем ацетоном, чтобы удалить пятна клея от скотча (если остались), снова промываем в воде и сушим.
- 6.jpg (11.36 КБ) 13579 просмотров
Далее, как обычно, ОБЯЗАТЕЛЬНО, залудить все медные части платы.
- 7.jpg (13.09 КБ) 13579 просмотров
Ну и припаиваем светодиоды.
- 8.jpg (22.15 КБ) 13579 просмотров
Обязательно припаять к платы провода для подключения к старым проводам. Вставляем плату в корпус фонаря (я я для верности на краях платы капнул термоклея).
- 9.jpg (16.72 КБ) 13579 просмотров

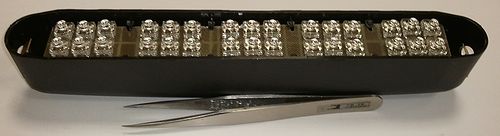

Можно собирать и пользоваться. Не забудьте про полярность подключения светодиодов. Поскольку сфотографировать, как светит фонарь, я могу только из салона (помощника нет), довольствуйтесь теми фотографиями, которые даю. Но яркость значительно выше заводского. Мощность напишу позже -прибора нет под рукой.
- 10.jpg (18.27 КБ) 13579 просмотров
- 11.jpg (9.56 КБ) 13579 просмотров
Продолжение следует.....
