Освещение приборов 2 (вариант ВАЗ 2107)

[Little_AzaZeL]

Собственно, надо было бы, конечно, писать в соседнюю тему, ибо все же делалось оное для пятерки... но....)) голова - решетом)
В общем и целом, что получилось - см. картинки.
А теперь внимание, вопросы!
- при включении габаритов, автоматически загорается лампочка, сигнализирующая, что ближний свет включен - разве такое должно быть?
- где зарядка?)))))))) Сначала установила спидометр, все включила, все работает, измерила тестером зарядку - все идет, все отлично. Доехала до работы, сняла приборную доску, доделала левый прибор (там где указатель температуры охлажд. жидкости, уровня топлива, и прочая лабуда). Поставила обратно, подключила. Смотрю, загорелась лампочка АКБ, газанула, зарядка пошла, лампочка АКБ погасла. Еще раз проверила тестером - все нормуль. Через какое-то время загорелась снова лампочка заряда АКБ, и уже зарядка более на эту несчастную АКБ не шла.... Что делать?
Ps - не смотря на возникшие траблы, все равно в восторге от новой подсветки - не могу нарадоваться)) очень красиво) яркость приемлемая, и днем глаз не режет и ночью мягкий свет. По сравнению со старой - просто супер))) К слову ее и ночью-то было еле-еле видно, а днем так совсем не разглядеть было - есть она или нет. В общем, огромное спасибо товарищу mr. Ice'y!!!!!

[Randall]

- при включении габаритов, автоматически загорается лампочка, сигнализирующая, что ближний свет включен - разве такое должно быть?

канеш! эта лампа сигнализирует о включении габаритов, а не БС. Речь идет о зеленой "фаре", ессно, ибо синяя - ДС. Но как таковой лампы сигнализации включения БС в 5-ке нет.

и уже зарядка более на эту несчастную АКБ не шла.... Что делать?

Пахнет хреновым контактом где-то в колодке под приборкой. Отключала ж комбинацию приборов - вот и нарушился контакт окисленный. Сними приборку, отключи колодки комбинации и почисть контакты в обеих частях разъема. Можно и поподжимать "мамки" разъемов.

Ps - не смотря на возникшие траблы, все равно в восторге от новой подсветки - не могу нарадоваться)) очень красиво)

Это самое приятное в классике, наверное... Получать удовольствие от проделанной работы!
Поздравляю!

[Little_AzaZeL]

канеш! эта лампа сигнализирует о включении габаритов, а не БС. Речь идет о зеленой "фаре", ессно, ибо синяя - ДС. Но как таковой лампы сигнализации включения БС в 5-ке нет.

фуууух, а я-то думала)))) слава богомолам!))))) видимо предыдущая лампочка совсем хилая была...

Пахнет хреновым контактом где-то в колодке под приборкой. Отключала ж комбинацию приборов - вот и нарушился контакт окисленный. Сними приборку, отключи колодки комбинации и почисть контакты в обеих частях разъема. Можно и поподжимать "мамки" разъемов.

В том-то и прикол, что да, как раз на том проводе, что идет от лампочки АКБ к генератору на стыке был окисел.... ну я почистила естессно..... видимо зря.... пообжимать тоже была мысля.. но видимо она не до конца реализовалась)))) попробую завтра, то бишь уже сегодня, надеюсь заработает - не хочется нарушать традицию поездок к местам боевой славы на 9 мая.

Это самое приятное в классике, наверное... Получать удовольствие от проделанной работы!
Поздравляю!

ОООооооо, даааааа!!!!!!!!!!!! Ю-ху!!!! Это же целый творческий процесс!!! Конструктор для взрослых)))))))))))) Вот говорят иномарки лучше)))) Да в каком месте? Никакого полета для фантазии! Уже все за тебя придумали))) Другое дело - клааааассикаааа)))))))))))))))))

[Randall]

Никакого полета для фантазии! уже все за тебя придумали)

Ну нет. Это заблуждение. Там тоже еще доделывать и доделывать, поверь. Просто меньше, чем в классике, конечно, но и реализация зачастую не так проста, как тут.

надеюсь заработает - не хочется нарушать традицию поездок к местам боевой славы на 9 мая.

Да если все целое (а так, наверное, и есть), то вынуть контакты из колодки, поджать да защелкнуть обратно не сложно. А такие традиции нарушать не годится.

[Scooter]

в идеале конечно у светодиода нет проводков

[Scooter]

Моя приборка (более качественная фота, чем раньше):

Кстати, есть вариант равномерного распределения света в приборке, мне друг подсказал. Он поставил светодиоды на одинаковом расстоянии друг от друга, а перед ними поставил кусок "лапши" (телефонного кабеля). В результате получилась сплошная синяя полоска, даже не видно где светодиоды.

[metallict422]

перед ними поставил кусок "лапши" (телефонного кабеля). В результате получилась сплошная синяя полоска, даже не видно где светодиоды.

оригинально

[Randall]

Он поставил светодиоды на одинаковом расстоянии друг от друга, а перед ними поставил кусок "лапши" (телефонного кабеля)

Та чем ту лапшу городить-крепить в прибор, гораздо лучше выйдет, если округлую полосу оргстекла вырезать по корпусу прибора. Под нее светодиоды, ее в мат. Вот тогда будет красиво и равномерно. И телепаться не будет, как лапша и светодиоды на корпусе.

[Scooter]

ну кто ж спорит, но возиться придётся дольше.
Лапшу крепить герметиком, как и светодиоды.

[BORODA]

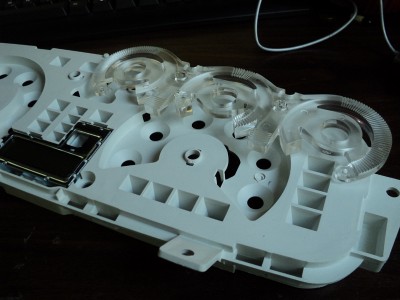

Вот стандартные "буржуйские" решения для светодиодов и ламп.

[dimas777]

Вот моя

[Антон80]

dimas777

[Randall]

Вот моя

Вопросов нема - отлично смотрится!

[Scooter]

Один нюанс: не видно счётчиков километража.
В остальном всё гут!

[vadimon]

А какой мощности брать светодиоды?

[Molnija6]

dimas777 у меня теперь почти такая же, вчера стрелочки покрасил в оранжевый

[figznaetkto]

Вчера попробовал все воплотить, к моему глубокому сожалению ничего не получилось....
Да пока сейчас ехал на работу обратил внимание на то что датчик температуры то зашкаливать вдруг начинает то встает на место. Так что первый опыт был печален...

[Gizy8888]

доброе время суток!я вот не понял только,где плюс,а где минус?на фото вот какой провод цветом плюс?

[Констан50]

Добрый вечер.Простите за офтроп, но на тот форум никто вроде не заходит.Сделал себе подсветку приборов синими автомобильными светодиодами, за что всем разработчикам и "доводчикам" большое СПАСИБО.Для стабилизации тока собрал схемку на КРЕН8Бhttp://www.tehnodoka.ru/spravka/kren5.8.9_sp.php,которая первая без диода.
.Про электролитические кондеры кто-то писал на форуме,поставил на 200Мф.Добавил переменник,пробовал разные: от 100 ом до 10Ком.Все по своему, но регулируют яркость.Остановился на 1,5 К-увеличивает до 100% но уменьшает примерно до 40%. Меня устраивает.Стабилизатор и регулятор проверял на одном светодиоде с аккума.Вопрос:куда по схеме поставить стабилизатор?И еще- пойдёт ли Кренка для светодиодов, ведь она стабилизирует напряжение а не ток? Спасибо.

[Констан50]

Сегодня поставил стабилизатор и переменник в машину.Включил приборы и опс... переменник на 1,5Ком после 2-3-х движений вылетел. Начал подбирать переменники уже на машине и нашел, что более плавно и полно, подсветку регулирует переменник на 100 Ом.Но вопрос по поводу КРЕН8Б остаётся в силе.

[BORODA]

вопрос по поводу КРЕН8Б остаётся в силе.

Да не нужна она. Автодиоды уже идут 12-ти вольтовые, с резистором встроенным. Другое дело, что нет в них диода защитного, поэтому они и дохнут на авто. Покупаешь диод КД209 или любой буржуйский аналог, их тысячи, ставишь катодом на + подсветки, анодом на массу, и всё.

[Medved@790]

воткнул четыре светодиода по 35р в приборку, выпотрошив предварительно гирлянду из обычных синих т.к. зла не хватало от моргалок по дороге.
светодиоды маяковские, без радиатора (или как его там), просто площадка на цоколе - рад до безумия от белой не резкой подсветки без лишнего гемороя!

две недели назад брал по сотне ТИПА маяковские сверхяркие диоды на радиаторе аллюминиевом - это *амно ноу-нэйм сдохло еще до того как вставил фару, кое где и сопротивления не было!

Так что советую не заморачиваться по поводу резюков и вскрытия приборки-и времени и нервов сэкономите, стоило 140р в приборку и столько же в габариты.

[Констан50]

вопрос по поводу КРЕН8Б остаётся в силе.

Да не нужна она. Автодиоды уже идут 12-ти вольтовые, с резистором встроенным. Другое дело, что нет в них диода защитного, поэтому они и дохнут на авто. Покупаешь диод КД209 или любой буржуйский аналог, их тысячи, ставишь катодом на + подсветки, анодом на массу, и всё.

Да не из-за того, что дохнут, а то что дрожат "моргают", из-за нестабильности напряжения при работе гены.А про диод я знаю.У меня уже стоит в цепи ДХО.

[Антон80]

Констан50
А при заглушенном моторе не моргают? Есть фонарик китайский, так диоды подмаргивают просто так.

[BORODA]

.У меня уже стоит в цепи ДХО.

Получается, и они моргают? Светодиод не лампа, лампа может моргать из-за неисправности гены, светодиод моргает если напруга изменяется 12-0-12-0, чего впринципе не может быть. Моргать они начинают именно перед тем, как сдохнут окончательно.
