Новая проводка и старый генератор

[demonm]

Авто 21053 '83 года.

Купил новую подкапотную проводку. Одна половинка проводки встала нормально, а вторая половина нет, а именно та часть которая соединяется с генератором. Все подошло, но вот на генераторе на один контакт больше, а в проводке на генератор идут всего 2 провода.

Как быть?! Менять генератор для проводки новой?

[JET]

demonm
Дык добавь несколько проводов согласно схемы

[Буйный]

Менять генератор для проводки новой?

Менять не нужно, если он был живой. Изменить проводку, как советовал JETХотя если ему 27 лет? Может потратиться. И переделок не потребуется.

[JET]

Хотя если ему 27 лет?

????

[мишаня]

Авто 21053 '83 года. так в посту напИсано...

[JET]

мишаня
Фкурил...

demonm

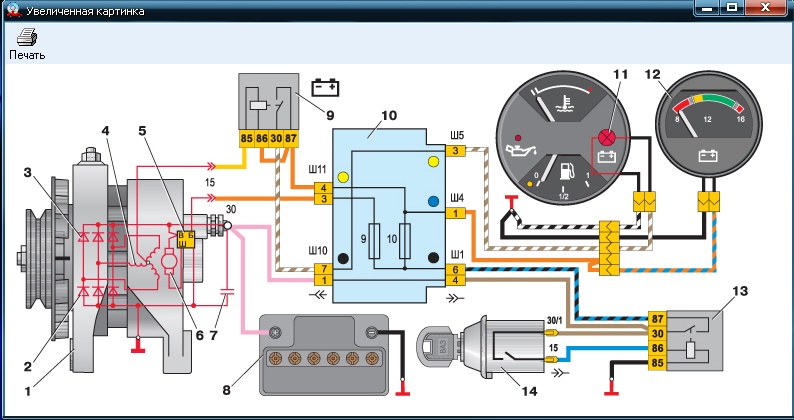

Лови схемы старой и новой проводок. Чо будет непонятно - спрашивай

[Буйный]

JET Вот молодец. Если б ты ещё такие прелестные схемы для "пятерины" выклал народу!! Оно, типа, одинаково, но фсётки...

[JET]

Оно, типа, одинаково, но фсётки...

Совершенно верно, подкапотная часть проводки абсолютно идентична

Хотя для пущей убедительности, вот:

[Буйный]

JET Люди должны благодарить!

[Mr_Ice]

JET Вот молодец. Если б ты ещё такие прелестные схемы для "пятерины" выклал народу!! Оно, типа, одинаково, но фсётки...

я тут недавно выкладывал в теме по ремонту генератора

[Буйный]

я тут недавно выкладывал в теме по ремонту генератора

Стас, не сомневался! Но лень пиплу поиск юзать...

[Mr_Ice]

Буйный
да я блин не посмотрел ниже JET
уже сюда их закинул

[Randall]

я тут недавно выкладывал в теме по ремонту генератора

та этот вопрос уже поднимался раз ццать... Ток поиск никто не ищет - лень раньше родилась.
эти картинки парой так и бродят по разным веткам форума

[JET]

уже сюда их закинул

Не, эт не ТЕ картинки, эт из личного архива.

[Mr_Ice]

JET
я имею в виду с этими схемами

[demonm]

В принципе если я не подключу к старому генератору один проводок желтый (см. старую схему) все будет работать как надо или придется делать изменения?

[nikolas_boy]

если неподключишь желтый проводок, то не будет показываться лампочка зарядки акумулятора, так что желательно переделать. там не сложно.

[demonm]

если неподключишь желтый проводок, то не будет показываться лампочка зарядки акумулятора, так что желательно переделать. там не сложно.

Подскажи пожалуйста как переделать эту схему.

[nikolas_boy]

вот попытаюсь обьяснить
1. провод от Ш10 №7 (белокоричневый) тянешь не к гене а к реле (контакт реле №30).
2. Желтый провод от реле (контакт реле №85) так и остается идет на гену.
3. реле запитываешь (контакт реле №86, 87) проводом от Ш11 №4.
(Ш11№4 уже используется еще и для управления ЭПХХ значит нужно из разьема Ш11№4 вынуть кклемму мама и заново пережать дополнительный провод).
4. От гены оранжевый провод который шел из регулятора напряжения нужно воткунть
в Ш11№3 (в новой проводке он по всей видимости пустой, вот и воткнешь туда клемму мама.)
вроде все. не знаю понятно или нет.

новая проводка 05.jpg (58.45 КБ) 13855 просмотров

[demonm]

вот попытаюсь обьяснить
1. провод от Ш10 №7 (белокоричневый) тянешь не к гене а к реле (контакт реле №30).
2. Желтый провод от реле (контакт реле №85) так и остается идет на гену.
3. реле запитываешь (контакт реле №86, 87) проводом от Ш11 №4.
(Ш11№4 уже используется еще и для управления ЭПХХ значит нужно из разьема Ш11№4 вынуть кклемму мама и заново пережать дополнительный провод).
4. От гены оранжевый провод который шел из регулятора напряжения нужно воткунть
в Ш11№3 (в новой проводке он по всей видимости пустой, вот и воткнешь туда клемму мама.)
вроде все. не знаю понятно или нет.

Так в принципе это не я один такое переделываю, тема наверное не новая получается?

Спасибо большое за помощь! Буду делать, надеюсь ничего не спалю.

[JET]

demonm
Реле указаное на схеме - РС702.

Как переделаешь, отпишись о работоспособности.

[nikolas_boy]

да не только ты один переделываешь, я тоже переделывал. на моей тоже не работал заряд акб.
ТОлько у меня еще и внутри не правилтно было подключена лампочка синализации зарядки акб.
Может и у тебя так же.
Посмотри опять же две приведенные выше схемы. там в первом случае управляющий сигнал +, а во втором случае -.
