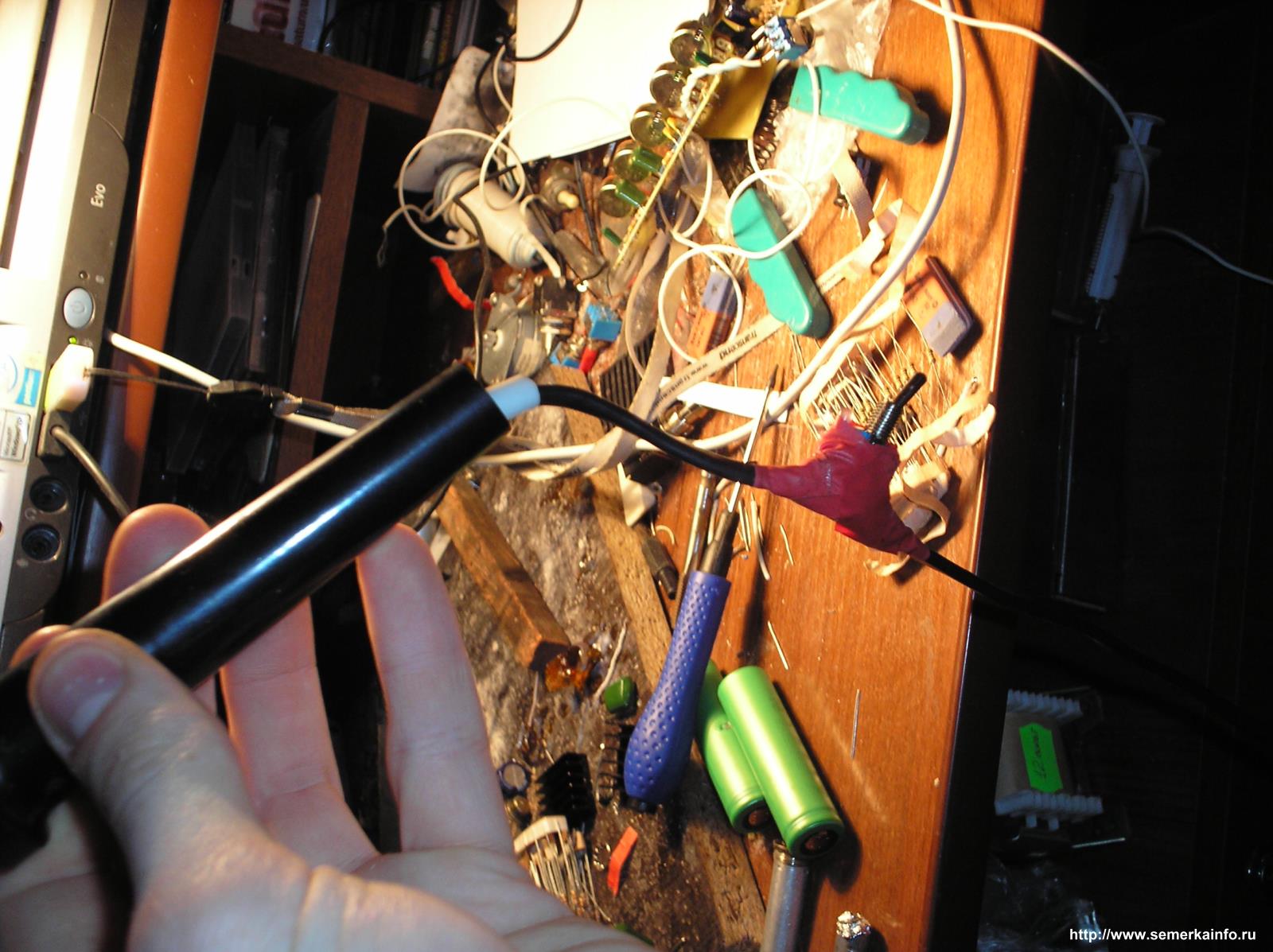

А на следующем снимке моё рабочее место. Некоторый беспорядок имеет место быть.

прям как у моего соседа

[Жека]

Zayec, БП красиво упакован

[олежек]

Рабочее место.jpg

что в работе???

[Zayec]

что в работе???

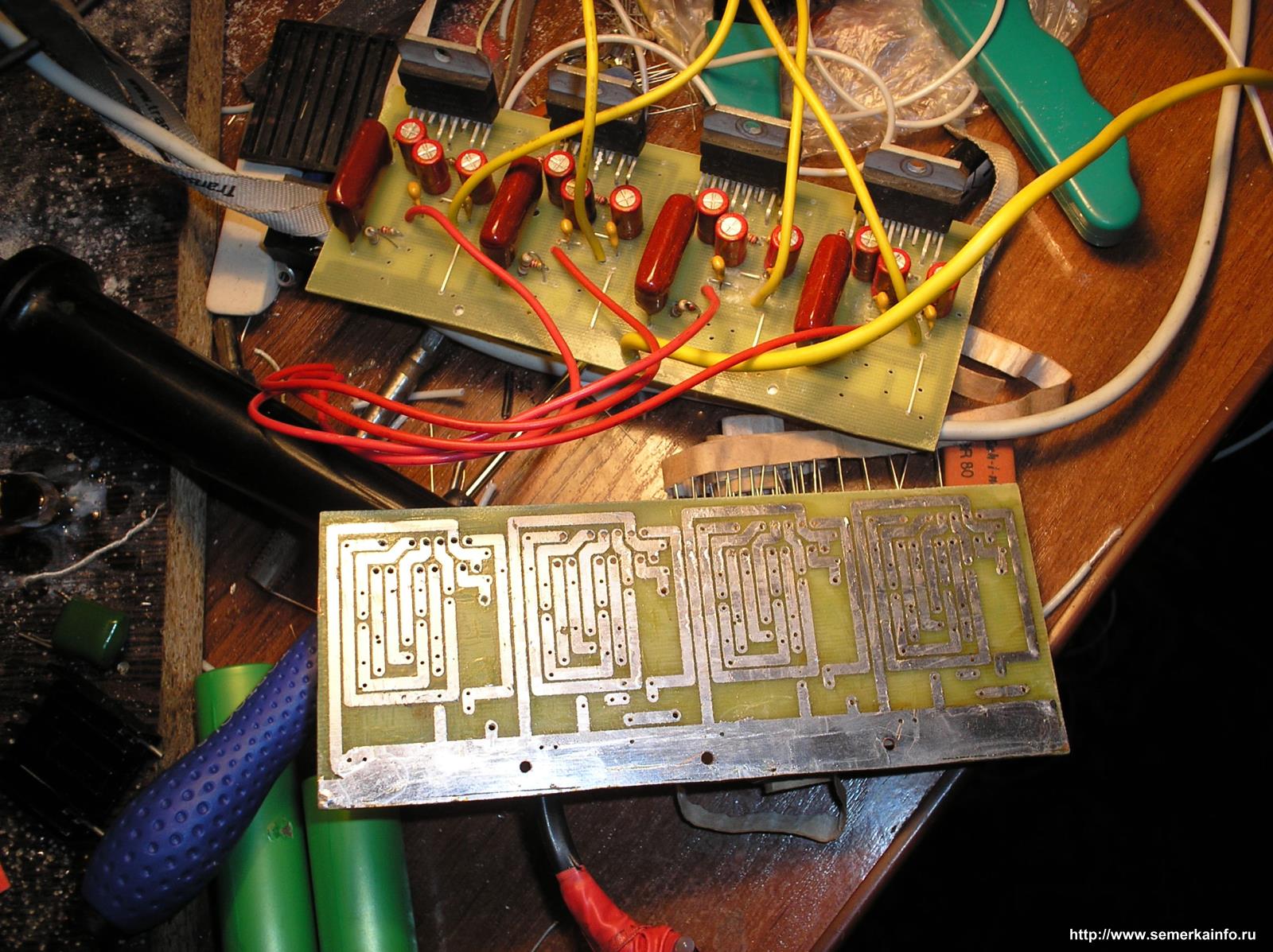

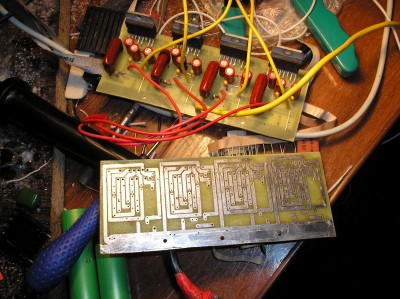

Два усилителя мощности CRAAFT 2400. На снимке один из блоков, вчера выходные транзисторы заменил. Надо попытаться запустить.
А вообще незавершёнки много - комбик басовый Behringer, световой прибор дискотечный, колонками разными вся комната завалена - динамики в перемотку отдал. Кароч мрак, ничё не успеваю...
А ещё не забирают сразу уже сделанное - ваще караул! У кого денех нет, у кого с транспортом проблемы (с области, и с нашей и с московской)

[олежек]

А ещё не забирают сразу уже сделанное - ваще караул! У кого денех нет, у кого с транспортом проблемы

мдя уж...

[_Колян_]

Неужели вы хотите посмотреть на мой рабочий стол?
Ну вот, фотки некоторых устройств и рабочего места:)

[Zayec]

_Колян_
Гитарная тема тоже не чужда.
Не помню из какого "Радио" схема. Помню, что в номиналах деталей там опечатки были.

[_Колян_]

ламповый, или каменный? Я любитель ламповых:)

[Zayec]

Каменный.
Гитарный комплекс
Заборовский В.
Радио, 1989, № 6, стр. 60

[Буйный]

Кароч мрак, ничё не успеваю...

А тут ещё полуночники всякие на форуме с вопросами как соединить в параллель две лампочки(сигнала). "Ну, вот что с этим делать?" (С, Zayec
)

[Жека]

У меня два. Работаю в основном на С1-68, в запасе есть С1-94. А самодельною его копию продал - деньги нужны были.

А что, реально самому сделать?

[Zayec]

А что, реально самому сделать?

Реально. Это ж промышленное изделие - в отличие от любительских разаработок хорошая повторяемость заложена изначально, всё продумано, а кроме этого - доступная элементная база. В то время, правда очень трудно было раздобыть ЭЛТ.
Ну, единственное, над чем надо было потрудиться - это упаковать всё в корпус, котороый бы по размерам, дизайну и эргономике монтировался бы с уже сделанными блоками измерительного комплекса - генератором НЧ, блоком питания и частотомером. Там ниже фото есть - они как близнецы-братья.

[Жека]

Zayec а с настройкой проблем нет?

[Zayec]

Жека
Схема, описание работы, рекомендации по изготовлению и настройке, а также все режимы были опубликованы в журнале "Радио"
http://www.qrz.ru/schemes/contribute/constr/oscill/
Это собственно и было поводом, чтобы начать его постройку.
Не думаю, что сейчас кто-то заморочится на повторение таких конструкций. Проще пойти и купить. Я работал тогда в конструкторском бюро и у нас там несколько мужиков собрали себе осциллографы по другим схемам, тоже из журнала "Радио".
Советское радиолюбительство ведь было отчасти от нищеты - собирали то, что было дорого или вообще не было в продаже. А сейчас доступны гораздо более крутые осциллоскопы чем С1-94.

[DonPedro]

Да сейчас много чтот проще пойти и купить. Элементная база порой по такой цене что многое что хочешь сделать откидываешь в сторону, потому жалко денег. И нецелесообразно.
А так хочется порой чтото сделать. Руки прям чешутся.

[Zayec]

проще пойти и купить.

Однако не всё. В прошлом году пришлось разработать схему и собрать устройство контроля за состоянием дверного замка - "открыто-закрыто". Ну, где такую штуку купишь? А так за вечер спаял и всё в ажуре. Просто достало уже отношение некоторых соседей к сохранности своего же в общем-то имущества - не закрывают дверь.

[DonPedro]

Ну это полезная штука

[олежек]

Zayec

какой принцип работы???

[Voyagerux]

А на следующем снимке моё рабочее место. Некоторый беспорядок имеет место быть.

Технический беспорядок- не беспорядок, в нём легче что-либо найти.
У самого рабочего места нет :(, жена против, да и места в квартире нет. Поэтому приходиться всё вытаскивать из шкафов, и тащить на кухню
Выкручиваюсь паяльником, мультиметром, осцилографом С1-77, самодельным БП и инетом. Горжусь сделанным, Суховским усилителем (недавно сгорел, еле нашёл К574уд1а,по инету заказывал). В принципе сейчас занимаюсь только ремонтом, хотя недавно колонки 15 АС-109 сделал активными.

[yojiks]

проще пойти и купить.

Ну, где такую штуку купишь?

У нас в городе в магазинах сети FixPrice где всё по 36 руб. продают сигнализаторы подобные. На дверь приклеивается магнитик на скотч, на косяк коробочка. Принцип действия на замыкании геркона. Как дверь открывается так коробочка противно орать начинает.

[Zayec]

какой принцип работы???

Концевик в накладке замка на дверной коробке и два таймера ВИ1- один обеспечивает временнЫе интервалы "Вход-выход" и "Тревога", другой включает звуковую (зэпэшка со встроенным генератором)и световую (светодиод "Тревога") сигнализацию.

места в квартире нет

Аналогичная фигня, поэтому моё рабочее место оборудовано в небольшом подвальчике под комнатой.

Горжусь сделанным, Суховским усилителем

Агеев форэва!
(Агеев А. Усилительный блок любительского радиокомплекса. — Радио, 1982, № 8, с. 31—35)
Галченков тоже! (Радио, 1985, № 1, стр. 60. Блок регулирования громкости и тембра. Галченков Л)
В моём исполнении выглядит так -

[Voyagerux]

Агеев форэва!

Сколько людей столько мнений

[олежек]

Концевик в накладке замка на дверной коробке и два таймера ВИ1- один обеспечивает временнЫе интервалы "Вход-выход" и "Тревога", другой включает звуковую (зэпэшка со встроенным генератором)и световую (светодиод "Тревога") сигнализацию.

ага, тобиш если дверь не закрыта он кричит "благим матом"??? а доводчика на двери нет?

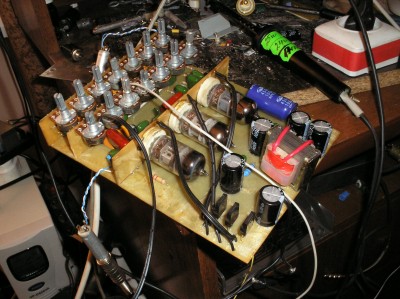

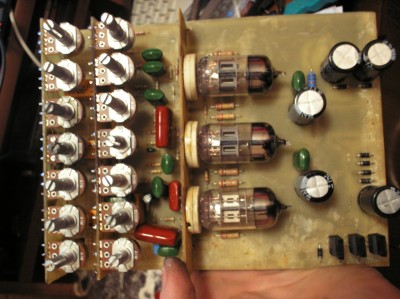

В моём исполнении выглядит так -

слушай, но ведь как здорово сделанно!!!! всегда похорошему завидовал таким разработкам, в хорошем смысле слова, выполненно на уровне заводских усилителей, класс, просто нет слов!!! а как делалось?? я так понимаю в условиях завода?? в смысле ведь такие точные отверстия под идикаторы и надписи в ручную не сделаеш?? или я ошибась???

[Zayec]

а доводчика на двери нет?

Нет. Имхо если его поставить - долго не проживёт - общага, этим всё сказано.

а как делалось?? я так понимаю в условиях завода?? в смысле ведь такие точные отверстия под идикаторы и надписи в ручную не сделаеш??

Часть в условиях завода, часть - дома на коленке
Точные отверстия под индикаторы делаются лобзиком и доводятся до ума напильником. Остальные "дырки" - на сверлильном станке. Ручки естестственно тоже сам - на токарном.
Что делалось с помощью других людей:
- Ан. Окс.Хром. покрытие ручек, фальшпанели, панели и задней панели корпуса (респект, уважуха и шоколадка тётенькам в гальванике)
- окраска крышки и днища алкидной эмалью с горячей сушкой (респект, уважуха и шоколадка тётенькам в покрасочном цехе)
- гравировка надписей на панели (респект, уважуха и бутылка дяденьке на макетном участке)
- фрезеровка указательных лысок на ручках (респект, уважуха и спасибо ещё одному человеку)
Позже были сделаны кассетный магнитофон-приставка (ЛПМ "Русь-205", компандерный и динамический шумоподавители), эквалайзер, светодинамическая установка (компрессор, 6+2каналов), бокс для компакт-кассет и стойка на колёсиках под весь этот комплекс, увенчанный вертушкой "Вега-110". Он у сыновей щас дома, всё никак не сфотаю целиком.

[олежек]

Что делалось с помощью других людей:
- Ан. Окс.Хром. покрытие ручек, фальшпанели, панели и задней панели корпуса (респект, уважуха и шоколадка тётенькам в гальванике)
- окраска крышки и днища алкидной эмалью с горячей сушкой (респект, уважуха и шоколадка тётенькам в покрасочном цехе)
- гравировка надписей на панели (респект, уважуха и бутылка дяденьке на макетном участке)
- фрезеровка указательных лысок на ручках (респект, уважуха и спасибо ещё одному человеку)

ясно, без доступа к станкам и прочему в большистве случаев так не получится сделать...

Позже были сделаны кассетный магнитофон-приставка (ЛПМ "Русь-205", компандерный и динамический шумоподавители), эквалайзер, светодинамическая установка (компрессор, 6+2каналов), бокс для компакт-кассет и стойка на колёсиках под весь этот комплекс, увенчанный вертушкой "Вега-110". Он у сыновей щас дома, всё никак не сфотаю целиком.

очень хотелось бы взгляуть
