Освещение приборов 2 (вариант ВАЗ 2107)

[Molnija6]

Жигуль делай белую подсветку шкал и крась красным стрелки

[шура1960]

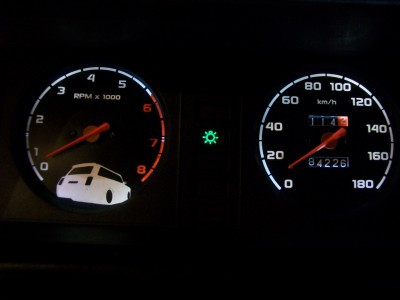

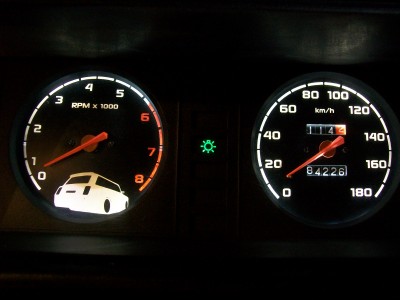

Вот моя

Если не в лом,опиши поподробней процесс(желательно с фотками),название или фирму накладок в приборку и как расположены и какие светодиоды! Классно получилось,я очень долго искал именно такое решение подсветки! Большой респект!!!

[Molnija6]

вопрос с регулятогом освещения решен кардинально - установил регулятор освещение приборов от шнивы

[Hrenagon Рома]

а чем отличается от классического?

[рустем]

в нем используется схема с ШИМ модулятором U6083 с защитой от перегрузки и КЗ, 20 Вт потянет легко

[Molnija6]

рустемточно, такой и вживил, попозже сфотаю куда установил

[шура1960]

Жигуль делай белую подсветку шкал и крась красным стрелки

Привет! Где ты брал шкалы? Классно получилось! Если у вас в Коврове такие есть,то может как то договоримся ,что бы прислать??? У нас такие нигде не видел,оч понравились! Хочется приборку сделать по уму и красиво,иначе и заморачиваться не стоит! Если да то давай дальше в личку!

[Molnija6]

шура1960 шкалы рисовал сам в кореле, относил в рекламное агенство на лазерную гравировку по 2х слойному пластику, все можно увидеть в теме как я делал, только добавил по светодиодной ленте еще под тах и спидак

[шура1960]

шура1960 шкалы рисовал сам в кореле, относил в рекламное агенство на лазерную гравировку по 2х слойному пластику, все можно увидеть в теме как я делал, только добавил по светодиодной ленте еще под тах и спидак

Чёт я этой темы не найду! Где её искать? Дай маяк!

[Molnija6]

шура1960 в этой теме все есть, со страницы 36 вроде, а может и раньше

[Molnija6]

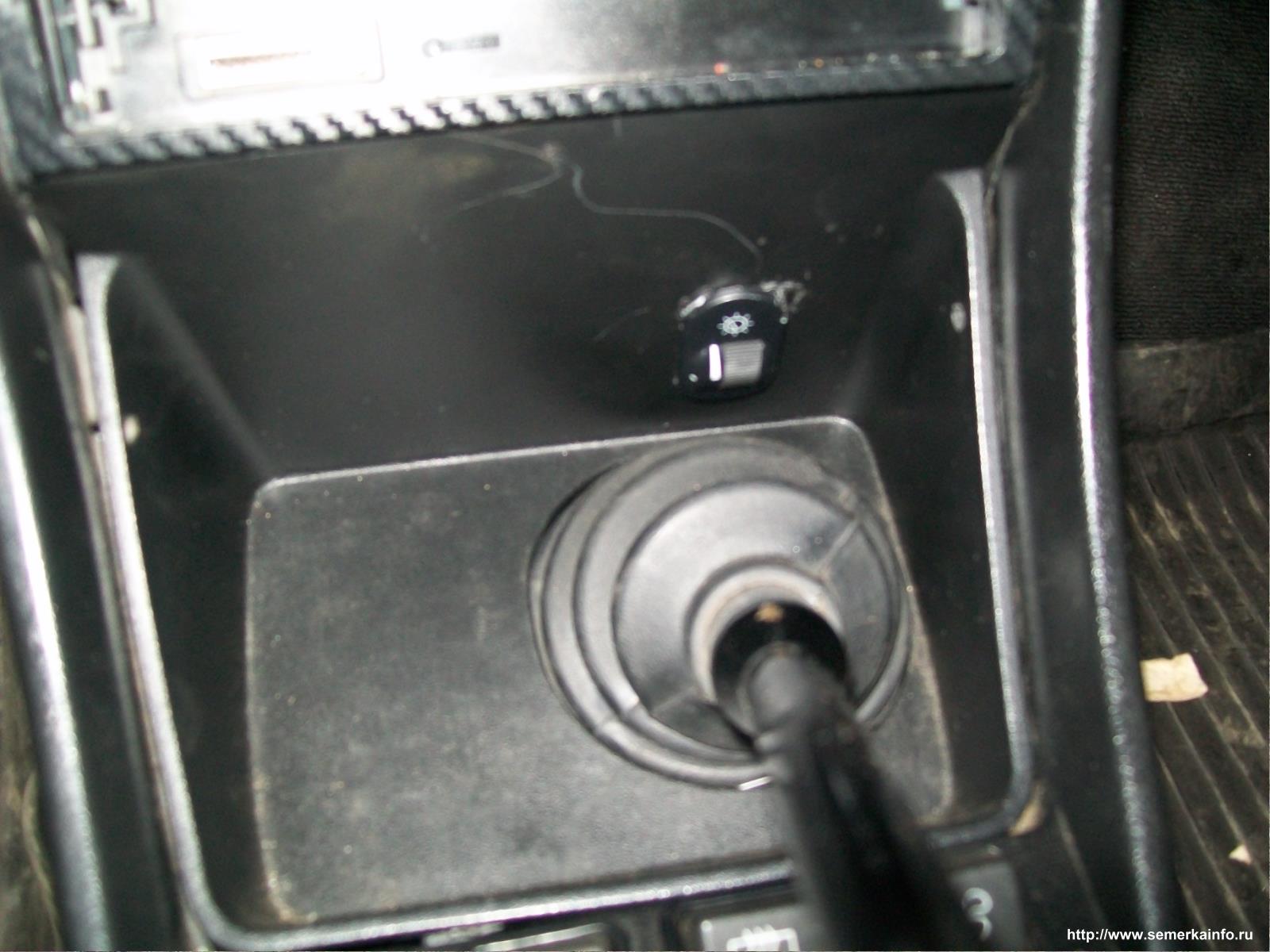

В общем как и говорил представляю вариант установки регулятора освещения со шнивы:

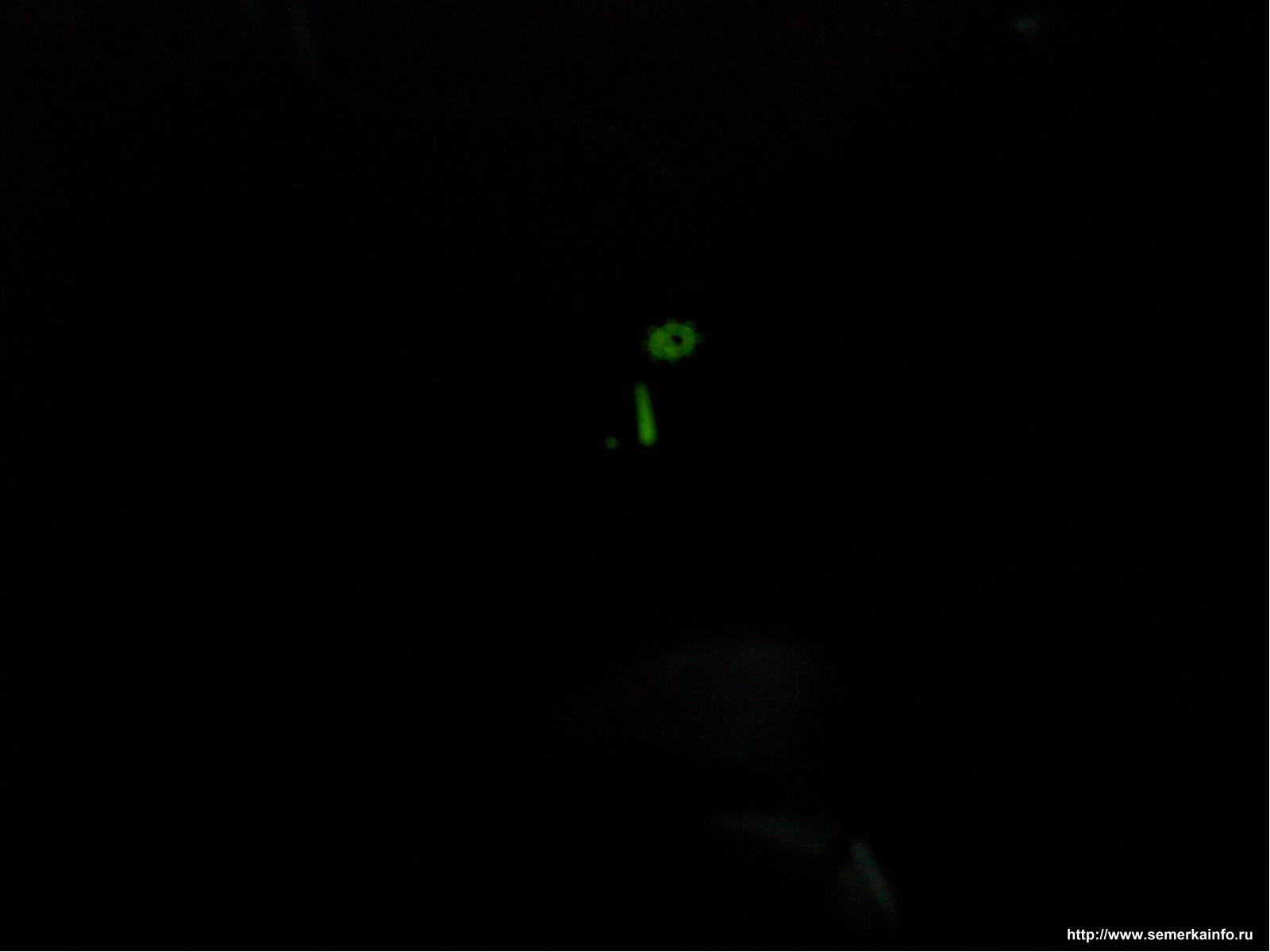

его подсветка:

самая малая яркость:

средняя яркость:

на всю:

[Димыч]

Molnija6
Мне понравилось. Как говорится- зачОт!

[Molnija6]

Димыч спасиб, стараюсь

[шура1960]

В общем как и говорил представляю вариант установки регулятора освещения со шнивы:

Классно получилось,именно так себе и хочу! Молодец! Если можно скинь файл со шкалами,можно в личку,попробую кому нить отдать распечатать! Сам то я в этом деле "0"! Р.S. А нельзя дорисовать в этом кореле ,ободок по внутренему диаметру шкал больших,ну между центром и цифрами??? Заранее благодарен!!!

[Molnija6]

шура1960 спасибо!

Р.S. А нельзя дорисовать в этом кореле ,ободок по внутренему диаметру шкал больших,ну между центром и цифрами???

можно, если не к спеху, то на след. неделе попробую нахимичить

[шура1960]

шура1960 спасибо!

Р.S. А нельзя дорисовать в этом кореле ,ободок по внутренему диаметру шкал больших,ну между центром и цифрами???

можно, если не к спеху, то на след. неделе попробую нахимичить

Буду ждать! Если получится,то машину на спиде не надо,я туда другую наклейку прилеплю!

[виталий2013]

добрый день.вот решил влиться в ваш форум.у меня приборка тоже переделана,Но.после этих переделок появилось отражение на на боковых стенках щитка.на ваших фотках это тоже видно.кто-нибудь пробовал с этим бороться?.....свою фотку выложу позже

[шура1960]

добрый день.вот решил влиться в ваш форум.у меня приборка тоже переделана,Но.после этих переделок появилось отражение на на боковых стенках щитка.на ваших фотках это тоже видно.кто-нибудь пробовал с этим бороться?.....свою фотку выложу позже

С внутренней стороны стекла-крышки приборки нужно наклеить кольца-проставки на отверстия в панели! Спид и Тах-диаметром 102мм, а на малые приборы диам.43мм,(диаметры даны внутренние) ,наружные на 4-5мм больше,высота 8-8,5мм. Если хорошо поискать,можно подобрать пластиковые серые трубы от сантехники,а если есть возможность то лучше конечно выточить на заводе из чёрного ВИННИПЛАСТА и на герметик!

[Molnija6]

отражение на на боковых стенках щитка

забил на это просто, даже и не замечаю, уже настолько привык

[шура1960]

Molnija6 Подскажи мне пожалуйста,панели приборов с карба и с инжектора одинаковые по подключению??? Если я временно поставлю с кабюратора,старую, пока новую переделывать буду,будет она работать???

[Molnija6]

панели приборов с карба и с инжектора одинаковые по подключению

а вот чесно фиг знает может быть и одинаковые

[Серега73]

а такой вариант как?
видимость и читабельность приборов замечательная при любом освещении. Восприятие приборов почти как на хундаевском supervision. Ночью ни разу не слепит.
Фотки сделаны с телефона и всей красоты картинки не передаются

[Серега73]

шура1960 писал(а):
панели приборов с карба и с инжектора одинаковые по подключению

а вот чесно фиг знает может быть и одинаковые

ни разу не одинаковые. Схема подключения контрольных ламп несколько другая - это во первых. А во вторых - питание на тах на карбовой семерке идет 12 вольт, а вот на инжевой 5 вольт

[шура1960]

а такой вариант как?
видимость и читабельность приборов замечательная при любом освещении. Восприятие приборов почти как на хундаевском supervision. Ночью ни разу не слепит.
Фотки сделаны с телефона и всей красоты картинки не передаются

Сергей! Вот это действительно СУПЕР!!! Я в каталоге выбрал ИМЕННО ЭТИ шкалы,но найти так и не смог! Ездил в Южный порт раза 3 и всё мимо! В магазине ArtRacing перелопатил все пачки и .......именно этих у них нет! Засада! А где ты брал? Колись! Сергей,если у меня ещё один вариант не прокатит,поможешь с приобретением??? Нравится,сил нет! Если не в лом поделись,как ты распологал диоды и прочее!? А фотки случайно не сделал,процесса??? В общем поделись пожалуйста!!? Заранее благодарен!!!!!!

[Серега73]

Сергей! Вот это действительно СУПЕР!!!

спасибо

А где ты брал? Колись!

к твоему сожалению я брал их когда был в гостях у родственников в Астрахани (сам живу в ульяновской обл.), случайно напал на них и только потом в гараже я заметил, что цвет шкал у них белый

поможешь с приобретением???

без обиды, ни как .

А фотки случайно не сделал,процесса

фотки , но не всего процесса

В общем поделись пожалуйста

лови
