Отопление, водоснабжение, канализация -III

X-TAZ

Тоесть там можно задать ток при-котором-оно должно пищать? Як воно выглядит? Оно последовательно в цепь-вклюсается как и автомат?

Обычное токовое реле. Любое. Последовательно с любым проводом. У меня РТ-40.

Отправлено спустя 16 секунд:
Фото могу потом.

X-TAZ

ах вон оно чё

Отправлено спустя 3 минуты 43 секунды:

и вот ещё - . Я поняв як цэ и шо цэ.

Отправлено спустя 1 минуту 47 секунд:
Тоесть если подключить стиралку как приоритетную, то бойлер отключится при вкл стиралки. Во время когда стираока греет воду! Акак нагиеет аоду, то опять вкл бойлер! Норм!- но это ж нада проводку переделывать! Ггг

У меня так. Последнее фото -просто корпус, в котором самодельный зуммер.

Отправлено спустя 43 секунды:
На наклейку не смотри, она не оттуда.

X-TAZ

на последнем фото сигналка с двумя пультами с датчиком движ. У меня е така! Працюе! Уже забываю её-включать!

А отот корпус кстати-у меня шото есть такое. Регулировки чкись. От нада найти. Там якись секунды выставлять. Мож реле-времени. а мож тож токовое реле.

Отправлено спустя 7 часов 21 минуту 11 секунд:

вот чувак химичит тэны в батареи из греющего кабеля карбонового. Не пойму нахрена, если-можно обычный тэн вкрутить. .тсюююю. у него там много опытов иэразных вариантов. Сиотрите и другие его видео.

X-TAZ

итак. Хочу вам представить мою будущую Термоплазу. Оригинальная стоит 3700 грн таких размеров!

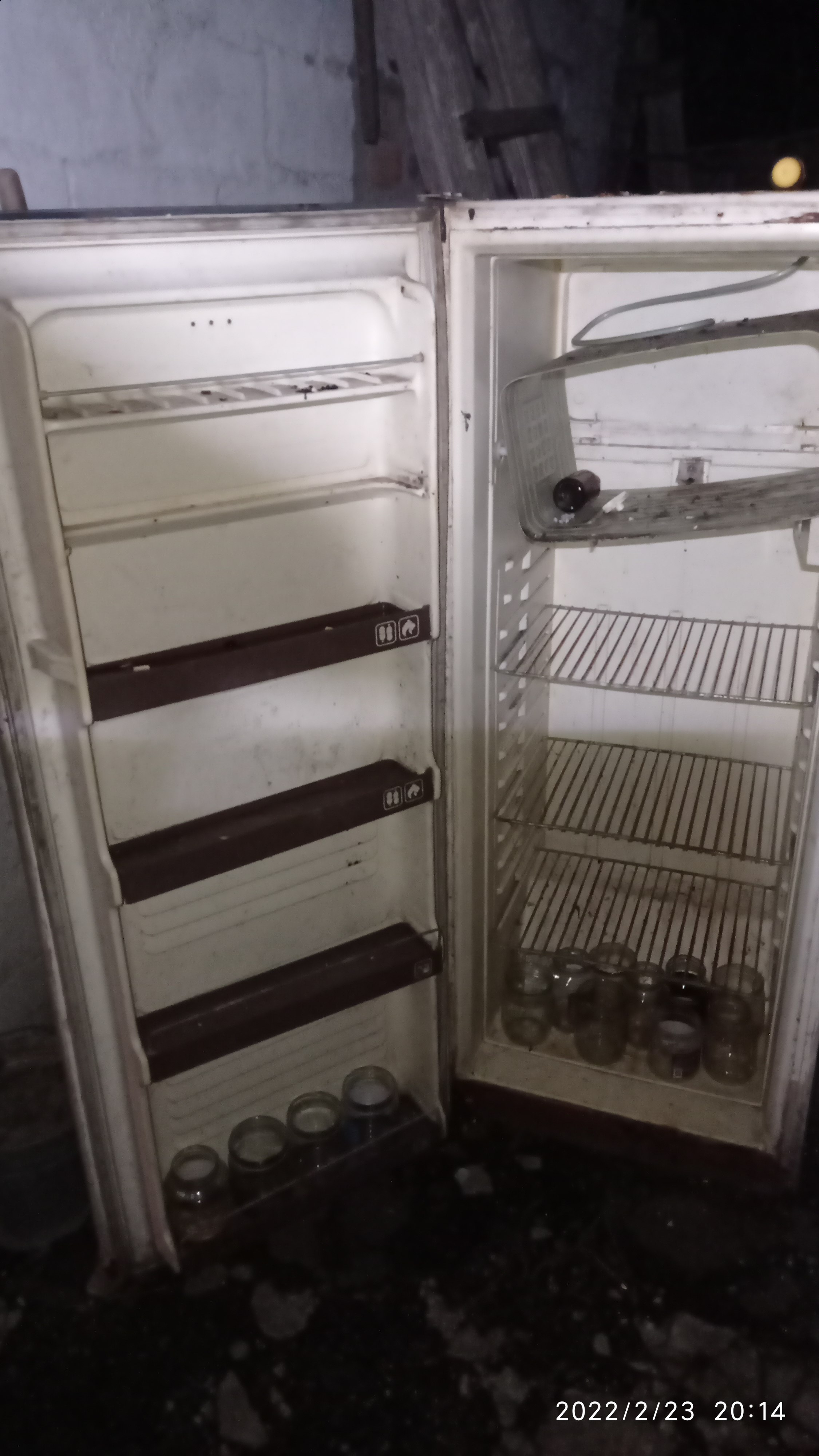

Разбираем холодильник. Передняя панель Термоплазы будет тупо из двери холодильника! Низ двери подржавел. Обрежу сантимов на 10. Длина будет 1.2 метра. А так даже конструктив передней панели точ точ почти как у оригинальной! Края согнуты! Нужно токо низ и верх посверлить отверстия для конвекции.
Задняя стенка будетэлибо тоже из боковины холодильника, либо можно найти тоненькую оцинковку шоб закрыть зад.

Термостаты и греющий кабель уже в наличии.
На данный момент стоит вопрос как поведёт себя краска холодильника при нагреве до 100. Градусов. Обдирать мтарую и красить термостойкой или нет. Сеаружи то потом можно покрасить, а мотэвнутри она-частично уже вздулася и может сдирать и на-голый петалл клеить кабель.
Вопрос-с краской обследую щас путём настройки утюга на 100 градусов и приложу через тряпку на панель. И определимся так.

Отправлено спустя 1 минуту 1 секунду:
Фото заготовок и оригинальной Термоплазы.

Отправлено спустя 2 минуты 1 секунду:

X-TAZ

гость

Видите, чем народ у нас занимается? Тем, чем обычно. Это про телевизор.

X-TAZ

Испытую. Термометр меряет снизу металл. Приклеен датчик

Отправлено спустя 58 секунд:
гость, какой телевизор?

гость

Обычный. Тот, который многие уже не смотрят.

X-TAZ

Оцэ насмешили в видео - нагревательный элемент, произведенный в германии. Сука я ж открыл и там провод греющий скотчем прилеплен к передней панели! Провода 8 метров по 10 грн-метр цена!

Отправлено спустя 1 минуту 1 секунду:

гость писал(а): ↑
Ср фев 23, 2022 21:00:51
Обычный. Тот, который многие уже не смотрят.

так а шо с телевизором?

Действительно, что с ним?

X-TAZ

Не включенный он на-фото.

X-TAZ

длина 1.3 м. Кабеля 10 метров. кабель 12 к 33 ом.
Температура поверхности максимальная 38-40 градусов при комнатной темпер 20 градусов. Мощность 150 ватт. Мало.

Обрезал кабель до 7.5 метров - уже начало нагревать до 45 поверхность. Но низ 15 см холодный, бо два витка убрал. Мощность 170 ватт. Замерял вифи розеткой.

X-TAZ

Корпус огромный. Обрезал корпус до 0.9 метра. Уложил кабеля 7 метров. Поверхность греется теперь до 48-50 градусов. Не более. Мощность электрическая 210 ватт. Ток 0.95 ампер. Чудесно

Отправлено спустя 7 минут 6 секунд:
Термоплаза оригинальная такого размера, которая имеет мощность 700 ватт, скорее всего имеет кабель греющий 66 ом. Бо длина кабеля там тоже 8-10 метров. Греется поверхность и до 100 градусов! Ограничено термостатом!

до 100 градусов, как то опасненько.

X-TAZ

Стоит там термостат на 95 градусов выставлен штатно. А можно и-уменьшать темпер поверхности.

Понятно что термостат, но как то травмоопасно как минимум. Надо думать куда разместить чтобы минимизировать возможность прикоснуться или повалить устройство.

X-TAZ

Кстати да. И защиты нету от переворачивания! А вот в некоторых конвекторах Уфо есть . Наклонил и он отключается. Я проверял.

X-TAZ писал(а): ↑
Вс мар 13, 2022 15:39:07
А вот в некоторых конвекторах Уфо есть

мое мнение - именно на УФО конверторах она ОБЯЗАТЕЛЬНО должна быть. Ибо если кувыркнется - быть беде.

Видел такое в утюгах, датчик положения и таймер со звуковым сигналом.
Датчик примитив, стальной шарик в колбе с контактами.

X-TAZ

Я разбирал этот датчик и чистил внутри бочонок был железный. А корпус пластик.

X-TAZ

Заднюю стенку нужно было закрыть. Крашеный кусок металла сосед дал. Почти подошло. Подогнал. Шоб расширить функционал обогревателя решил намотать имеющиеся ещё 7 метров кабеля на заднюю стенку. Правда из 3 кусочков соединил. Вышло 6.6 м. На передней 6.9.

Верх и низ корпуса насверлил отверстий для конвекции.
Решено поставить 2 выключателя. Шоб либо одну сторону включать либо другую, либо обе.
Итого получаем общаю мощность 440 ватт. Ток 1.930 ампер. Макс температура в верхней части панели 50-51 градус. внизу чуть ниже. Когда был только перед, то макс нагревалось до 47-48 градусов. Не было 50. это при 20 градусах с комнате.

Ещё буду лепить термостат w1209 шоб отключало обогрев по температуре помещения.

X-TAZ

Показания вифи розетки.

Осталось накрасить губы ножки.
