Схема электрических соединений системы управления впрысковым двигателем (инжектор)
Схема электрических соединений системы управления впрысковым двигателем (инжектор)
Нажмите на картинку для увеличения схемы. Все подписи ниже под схемой.

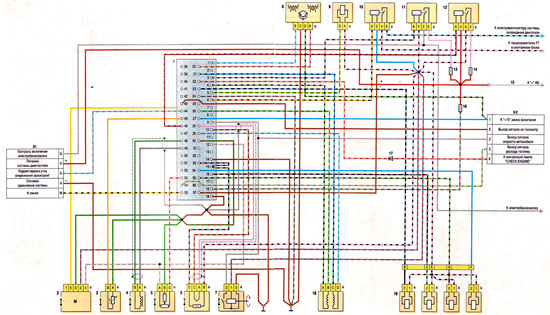

Схема электрических соединений системы управления впрысковым двигателем:
1 - разъем контроллера; 2 - датчик массового расхода воздуха; 3 - датчик температуры охлаждающей жидкости; 4 - датчик положения коленчатого вала; 5 - датчик положения дроссельной заслонки; 6 - датчик концентрации кислорода; 7 - датчик скорости; 8 - модуль зажигания; 9 - электромагнитный клапан продувки адсорбера; 10 - реле электровентилятора; 11 - реле электробензонасоса; 12 - главное
реле; 13 - предохранитель, защищающий силовую цепь реле электробензонасоса: 14 - предохранитель, защищающий силовые цепи главного реле; 15 - плавкая вставка; 16-предохранитель, защищающий цепь постоянного питания контроллера; 17 - диод; 18 - регулятор холостого хода; 19 - форсунки; Х1 - колодка диагностики; Х2 - колодка соединения с системой электрооборудования автомобиля. * Применяется на части автомобилей.
