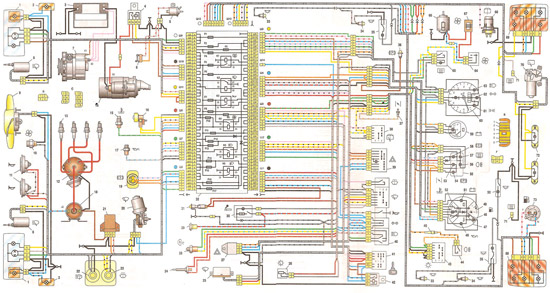

Схема электрооборудования автомобилей ВАЗ-21043 с генератором 37.3701 Нажмите на картинку для увеличения схемы. Все подписи ниже под схемой.







1 - блок-фары;

2-боковые указатели поворота;

3 - аккумуляторная батарея;

4 - реле включения стартера;

5 - электропневмоклапан карбюратора;

6 - микровыключатель карбюратора;

7 - генератор 37.3701;

8 - моторедукторы очистителей фар*;

9 - электродвигатель вентилятора системы охлаждения двигателя*;

10 - датчик включения электродвигателя вентилятора*;

11 - звуковые сигналы;

12 - распределитель зажигания;

13 - свечи зажигания;

14 - стартер;

15 - датчик указателя температуры охлаждающей жидкости;

16 - подкапотная лампа;

17 - датчик контрольной лампы давления масла;

18 - катушка зажигания;

19 - датчик уровня тормозной жидкости;

20 - моторедуктор очистителя ветрового стекла;

21 - блок управления электропневмоклапаном карбюратора;

22 - электродвигатель насоса омывателя фар*;

23 - электродвигатель насоса омывателя ветрового стекла;

24 - выключатель стоп-сигнала;

25 - реле-прерыватель очистителя ветрового стекла;

26 - регулятор освещения приборов;

27 - реле-прерыватель аварийной сигнализации и указателей поворота;

28 - выключатель света заднего хода;

29 - штепсельная розетка для переносной лампы**;

30 - прикуриватель;

31 - лампа освещения вещевого ящика;

32 - монтажный блок (вместо реле КЗ установлена перемычка);

33 - выключатели плафонов на стойках передних дверей;

34 - выключатели плафонов на стойках задних дверей;

35 - плафоны;

36 - выключатель контрольной лампы стояночного тормоза;

37 - выключатель контрольной лампы воздушной заслонки карбюратора;

38 - переключатель очистителя и омывателя заднего стекла*;

39 - выключатель аварийной сигнализации;

40 - трехрычажный переключатель;

41 - выключатель зажигания;

42 - реле зажигания;

43 - переключатель наружного освещения;

44 - выключатель заднего противотуманного света;

45 - предохранитель цепи противотуманного света;

46 - контрольная лампа давления масла;

47 - комбинация приборов;

48 - контрольная лампа резерва топлива;

49 - указатель уровня топлива;

50 - плафон освещения задней части саяве:

51 -юнтрольная лампа заряда аккумуляторной батареи;

52 - указатель температуры охлаждающей жидкости;

53 - контрольная лампа воздушной заслонки карбюратора;

54 - контрольная лампа стояночного тормоза***;

55 - блок контрольных ламп;

56 - контрольная лампа заднего противотуманного света ;

57 - контрольная лампа обогрева заднего стекла;

58 - контрольная лампа уровня тормозной жидкости;

59 – вольтмерт

60- спидометр

61 - контрольная лампа наружного освещения;

62 - контрольная лампа указателей поворота;

63 - контрольная лампа дальнего света

64 - переключатель вентилятора отопителя;

65 - выключатель обогрева заднего стекла с лампой подсветки*;

66 – электродвигатель вентилятора отопителя

67 - дополнительный резистор электродвигателя отопителя;

68 - электродвигатель насоса омывателя заднего стекла:

69- Задние фонари:

70 - моторедуктор очистителя заднего стекла*;

71 - колодки для подключения к элементу обогрева заднего стекла;

72 – фонари освещения нормерного знака;

73 - датчик указателя уровня и резерва топлива.
