Реле паузы стеклоочистителя (дворника) от 2108 на классику

Итак, на фоне предыдущей публикации думаю неудивительно выглядит новая доработка, такая как установка вместо штатного реле дворников реле от ВАЗ 2108. О том как сделать регулировку паузы между взмахами дворников в прерывистом режиме на стандартном реле от 2107 мы уже рассказывали. А при использовании реле от 2108 мы получим еще одну интересную фичу: при нажатии на брызгалку, дворники сделают пару тройку взмахов и протрут ваше стекло :) Итого имеем, что данная схема отличается от стоковой  тем что тут прибавляется целых 2 функции:
1 — регулировка паузы стеклоочистителя
2 — при нажатии на брызгалку, дворники делают пару тройку взмахов

Итак, для установки и сборки данной конструкции идем на авторынок и покупаем :
1 - реле паузы от 08 + клемная калодка + маленькая клема ( мама ) для 6ого контакта
2 - пятиконтактное реле + клемная калодка ( можно взять любое другое 5тиконтактное реле,я использовал маленькое за 26 рублей )
3 - четырёх контактное реле + клемная калодка
4 - диод 10 Ампер
5 - переменный резистор 10 Ком
6 - постоянный резистор ( я брал 0,125ватт ) 500 ом

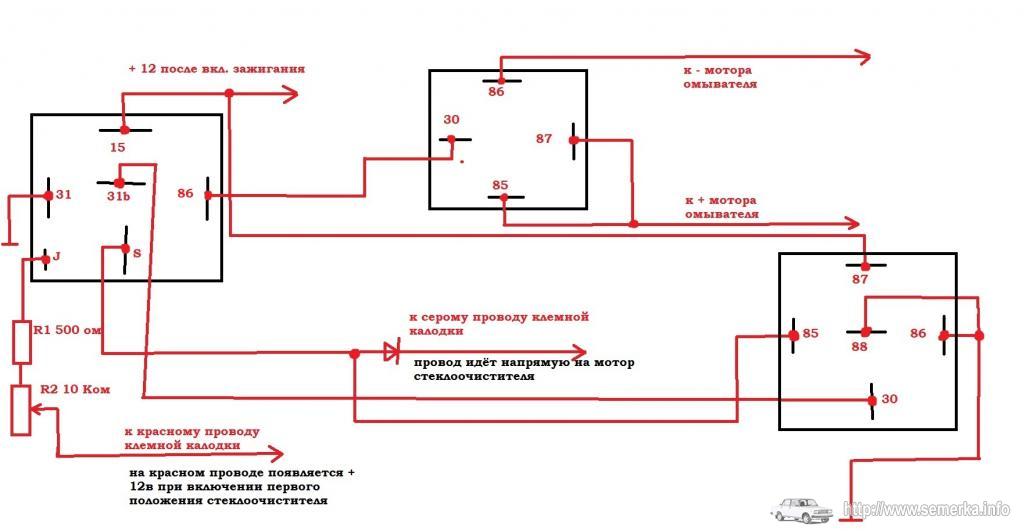

собираем по схеме:


4х контактное реле ставим под капот около бачка омывателя,протягиваем проводок из салона под капот (от 86 контакта реле паузы к 30 контакту 4х контактного реле).



От родного реле нам понадобится клемная колодка (та которая с клеммами папами) и в этой колодке нужно оставить 2 провода серый, котрый идёт напрямую к мотору моторедуктора и красный, на котором появляется +12в после включения первого (прерывистого) положения подрулевого рычага дворников



И небольшое, но очень важное дополнение - нужно обязательно отсоединить сине-белый провод от мотопривода стеклоочистителя , его можно перерезать или проста вытащить из клемной колодки



Отрезаем лишний провод на коодке моторедуктора

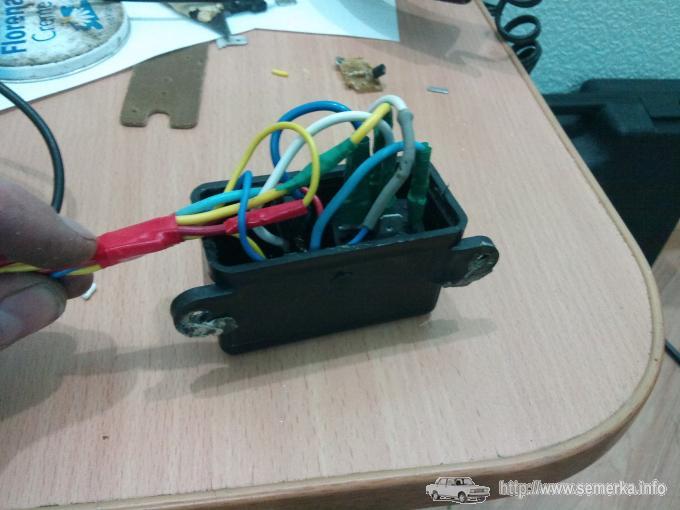

И теперича все это дело закрепляем на авто. Наслаждаемся результатом ;)

Все вопросы касательно данной статьи Вы можете и должны задавать непосредственно автору на форуме, автор статьи и доработки Дмитрий Брылин , http://www.semerka.info/forum/viewtopic.php?f=8&t=1758

Комментарии

это реле вместо радного реле ставить но у тебя два провада ципляется а там их 4

подключаеш только 2 провода
1 - красный ( красный он в ваз 21043 ,какой цвет этого провода в других моделях я низнаю ) на этом проводе появляется +12в после включения первого режима ( прерывистого )
2 - серый провод ( серый он в ваз 21043 ,какой цвет этого провода в других моделях я низнаю ) этот провод идёт напрямую на мотор стеклоочистителя
остальные провода не трогаеш

спасибо, папробую зделать.

Макс , тут небольшое но очень важное изменение есть,вернее это дополнительно нужно сделать
надеюсь сегодня тут появится фотка и небольшое описание ( буквально одна строчка )

Аватар пользователя D-I-M-K-A

дополнение внесено )))

Можно в принцыпе и с двумя реле сделать это, только перерезать щдин провод возле переключателя

Аватар пользователя D-I-M-K-A

тут и сделано с двумя реле! одно реле паузы,второе 5тиконтактное

все патключил, все работает но идинствиное у тебя "сине белый" провод а у меня "бело синий" каторый у матора и я не от ваз 2108 ставил а от ваз 2112 все один в один как на ваз 2108.

что то я не понял смысла работы этой схемы!!!!!
1) на схеме контакт 31б должен получать (-) чтобы прекратить подачу питания на S или не так?
2) старое реле нужно оставлять в схеме или просто разомкнуть клемы и присоединиться к красному и серому?

Сегодня пробовал.... мотор дворника работает и не выключается....

PS использовал реле от lanos (синее)

Аватар пользователя D-I-M-K-A

1) контакт 31б обнуляет паузу,путём кратковременной подачи на него +12в
2) читай внимательнее!!! там же написано установка вместо штатного реле дворников реле от ВАЗ 2108.
отрезаеш клемную калодку от старого реле,оставляеш в нём 2 провода , и подключаеш эти 2 провода к вышеизложеной схеме ( красный и серый провода находятся в клемной калодке проводки автомобиля а не на колодке от которой проводки идут к реле паузы
чего ты и как пробывал то? ты старое реле не отключил чтоли?

у меня их 4 на радном.... серый-красн-белый-желтый

Аватар пользователя D-I-M-K-A

их у всех 4 провода на родном реле!

Аватар пользователя D-I-M-K-A

1) контакт 31б обнуляет паузу,путём кратковременной подачи на него +12в
2) читай внимательнее!!! там же написано установка вместо штатного реле дворников реле от ВАЗ 2108.
отрезаеш клемную калодку от старого реле,оставляеш в нём 2 провода , и подключаеш эти 2 провода к вышеизложеной схеме ( красный и серый провода находятся в клемной калодке проводки автомобиля а не на колодке от которой проводки идут к реле паузы
чего ты и как пробывал то? ты старое реле не отключил чтоли?

Вопрос-Зачем нужно реле с мотора бочка омывателя.

собрал всё по схеме,но после отсоединения сине-белого провода и нажатии на брызгалку дворники вообще не останавливаются даже после выкл. зажигания.А с проводом вроде бы работает,но глючит я думаю из-за реле.Какая марка восмёрошного реле? А то в магазине дали с регулируемой паузой.

В вашей схеме не реализован электрический тормоз моторедуктора во время паузы, вследствие этого щетки стеклоочистителя на влажном стекле не будут останавливаться в исходном положении. Т.е. при размыкании общего контакта доводчика моторедуктора в исходном положении щеток стеклоочистителя от +12В вал мотора моторедуктора по инерции продолжает вращать вал редуктора с контактами доводчика, тем самым опять подключая средний контакт доводчика к +12В. Без электрической переделки самого моторедуктора нормально восьмерочное реле паузы не подключить. Подключчение должно получиться как на восьмерке.

в общем все мои мучения бесполезны.

$Александр$, делай по этой схеме - http://www.vaz.ee/forum/topic14300.html?st=40 , переделок там немного. Моторедуктор можно и родной оставить, но только надо немного его переделать. Сине-белый провод с моторедуктора надо отрезать недалеко от контакта доводчика и подсоединить этот контакт на массу. Синий провод отрезать от среднего контакта доводчика, красный провод от мотора отключить от термопредохранителя и подключить к синему, термопредохранитель выкинуть нахрен. Средний вывод доводчика подсоединить к сине-белому проводу. Получается подключение как на восьморочном моторедукторе.

Большое СПАСИБО в выходные постараюсь сделать, уж очень заинтересовали дворники вместе с омывателем.

Максим,если переделать как на 8-мом редукторе нужно менять подрулевые переключатели? А иначе короткое замыкание.

все работает вчера подключил..токка я не отключал сине-белый провод от колодки а то дворники становяться посреди стекла...С этим проводком вроде все работает..чем чревато то что я его оставил???

Аватар пользователя VladiZlav

правильно сделал что оставил - ИМХО его удаление ошибка автора!

Мало верится,что автор самостоятельно собирал и устанавливал эту схему. Чтобы регулировать паузу, без доработки самого реле не обойтись. И при подключении нужно контакт 31b соединить с белым проводом в клемной колодке, а в колодке которая идёт к подрулевому переключателю белый провод убрать. Если этого не сделать, то на мокром стекле вместо прерывистого режима дворники будут двигаться постоянно. А вообще представленная схема хороша только как идея, но если руки и голова растут откуда положено, сделать можно.

Аватар пользователя D-I-M-K-A

ты меня знать , незнаеш и не разу не видел,и незнаеш что я могу а чего не могу,и тебе ещё и "неверится" = смешно...
А ЕСЛИ У КОГО ТО РУКИ НЕ ОТТУДА РАСТУТ,Я НИЧЕМ ПОМОЧ НЕ МОГУ!

Все подключил по схеме! Все работает, кроме паузы, в среднем положении переключателя дворники работают постоянно! Отключение сине-белого провода не помогло, поставил на место! Подскажите, пожалуйста, в чем может быть причина?

не могу понять куда подлючать регулятор? автор ответь пожалуйста
