Снятие и установка торпедо ВАЗ 2107

Устройство и конструкция торпеды ВАЗ 2107

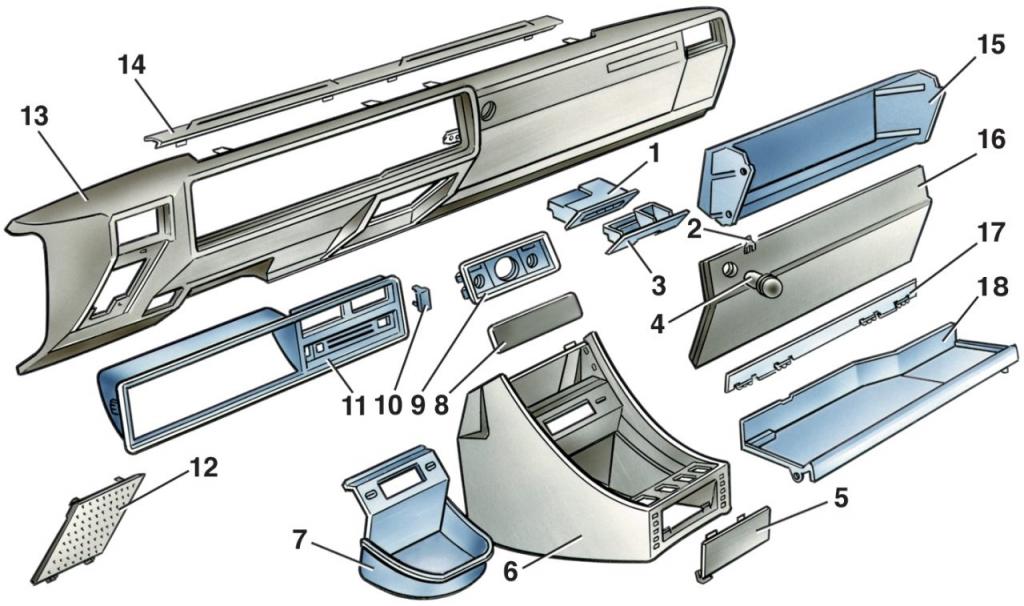

Панель приборов и ее принадлежности:

1 — корпус пепельницы; 2 — скоба крепления замка крышки вещевого ящика; 3 — пепельница; 4 — замок крышки вещевого ящика; 5 — вставка декоративная панели крепления радиоприемника; 6 — панель крепления радиоприемника; 7 — вкладыш нижней панели крепления радиоприемника; 8 — облицовка панели крепления радиоприемника; 9 — вкладыш верхней панели крепления радиоприемника; 10 – заглушка табло символа обогрева ветрового стекла; 11 — щиток приборов; 12 — облицовка громкоговорителя;13 — панель приборов; 14 — вставка панели приборов; 15 — корпус вещевого ящика; 16 — крышка вещевого ящика; 17 — звено петли крышки вещевого ящика; 18 — полка панели приборов

Выверните винты крепления и снимите облицовочный кожух вала рулевого управления. Поддевая тонким острым инструментом, снимите сопла обогрева боковых стекол с панели приборов, сопла вентиляции кузова и заглушку 10  табло символа обогрева ветрового стекла со щитка 11 приборов.
Выверните винт (расположен под заглушкой) крепления щитка 11 приборов, снимите щиток, отсоедините от приборов штекеры и провода.
Снимите облицовки 12 с левого и правого громкоговорителей, преодолевая сопротивление двух держателей, расположенных по верхнему краю облицовок.
Выверните по четыре винта крепления громкоговорителей, выньте их из панели приборов и отсоедините провода.
Снимите полку 18 и корпус 15 вещевого ящика, вывернув винты их крепления.
Отверните гайку суточного счетчика спидометра и выньте трос счетчика из панели приборов.
Выньте из панели 6 крепления радиоприемника электрические часы, прикуриватель и выключатели освещения и обогрева заднего стекла. Отсоедините от них провода.
Вывернув винты крепления, снимите радиоприемник и отсоедините провода.
Выньте за верхнюю часть нижний вкладыш 7 панели крепления радиоприемника.
Отжимая с левой и правой стороны края панели 6 крепления радиоприемника, освободите крючки верхнего вкладыша 9 и выньте его из панели.
Снимите декоративную вставку 5 панели крепления радиоприемника, отжав изнутри два крючка в верхней части вставки.
Выверните шесть винтов панели 6 крепления радиоприемника (в том числе два винта, крепящие одновременно и панель приборов) и снимите панель 6. Через проемы щитка 11 приборов и вещевого ящика отверните четыре гайки верхнего крепления (их видно на рисунке ниже) панели приборов, а также два оставшиеся винта нижнего крепления, снимите панель и вставку панели.
Установку и сборку панели приборов выполняйте в обратном порядке.

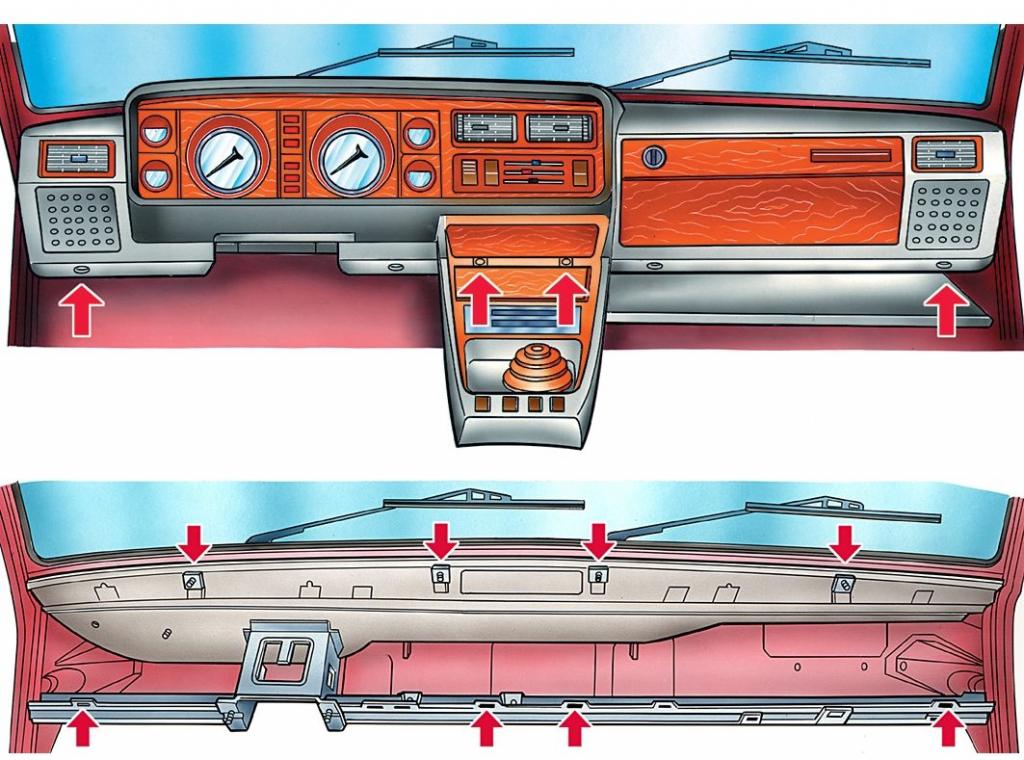

Точки крепления торпеды ВАЗ 2107
