Схема и расположение блока предохранителей на ВАЗ-2107, 2105 и 2104

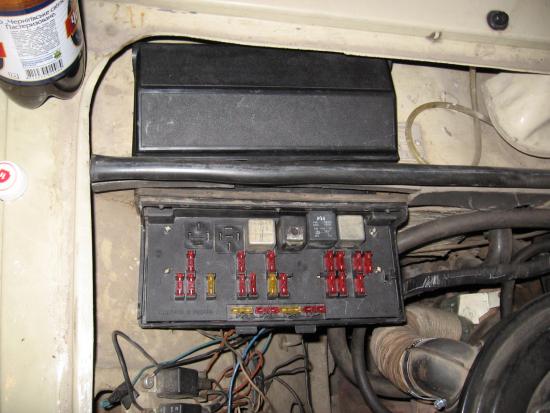

В данном кратком мануале или ликбезе мы рассмотрим типы блоков предоранителей на семерках, пятерках и четверках, их устройство, расположение, схему, узнаем какой предохранитель за что отвечает и какую именно цепь предохраняет от замыкания, в общем любому владельцу ВАЗ-2107, 04 и 05 рекомендуем добавить в избранное или распечатать и положить в бардачке, пригодится при неполадхах в электросети автомобиля. Ну чтож, поехали - вот так выглядит блок предохранителей нового образца, с флажковыми предохранителями, установленный на ВАЗ-2107:

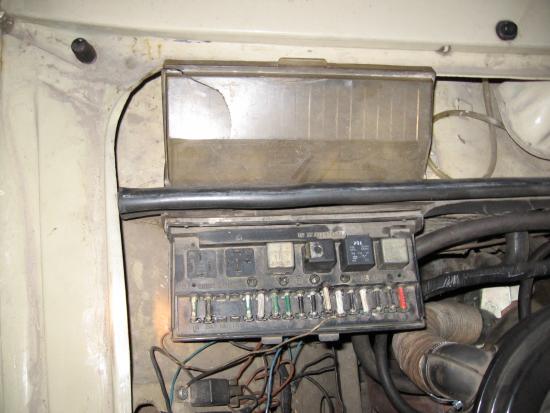

Ранее автомобили ВАЗ-2107 комплектовались блоками предохранителей старого образца, с трубчатыми предохранителями. Вот фото:

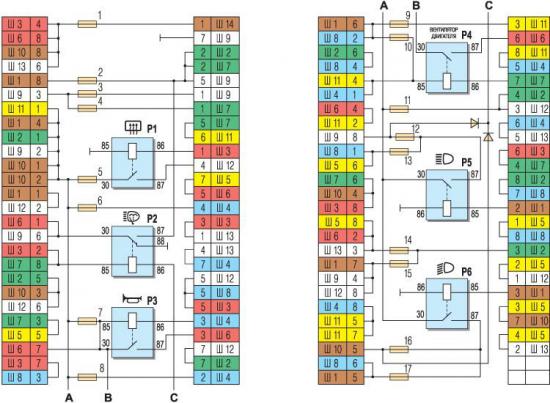

Схема у этих двух типов блоков абсолютно идентична, приводим ниже схематическое изображение соединений внутри блока:

Нумерация предохранителей на блоках старого образца по порядку, с лева на право, на блоках нового образца хорошо видна вот на этом фото:

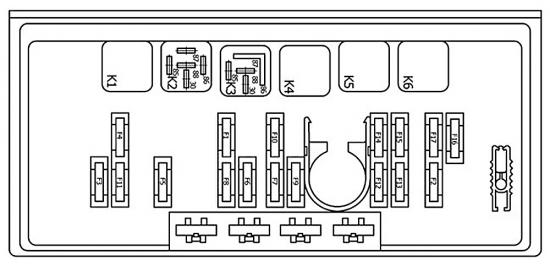

Вот схематичное изображение блока:

Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:



Реле:

R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107

Предохранители:

F1 (10А)

  • электродвигатель отопителя
  • лампы света заднего хода
  • сигнализатор и реле включения (обмотка реле) обогрева заднего стекла

F2 (10А)

  • электродвигатель стеклоочистителя
  • электродвигатель очистителей фар
  • электродвигатели насосов омывателей ветрового стекла и фар

F3(10А) резервный

F4(10А) резервный

F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)

F6 (10А)

  • прикуриватель
  • часы

F7 (20А)

  • звуковые сигналы
  • реле сигналов
  • реле (контакты) и электродвигатель вентилятора охлаждения радиатора

F8 (10А)

  • выключатель аварийной сигнализации с контрольной лампой
  • реле-прерыватель указателей поворота и аварийной сигнализации
  • лампа контроля указателей поворота (в режиме аварийной сигнализации)
  • указатели поворота (в режиме аварийной сигнализации)

F9 (7,5А)

  • лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)

  • указатели поворота (в режиме указания поворота)
  • тахометр, вольтметр
  • реле-прерыватель и сигнализатор указателей поворота
  • система управления электропневмоклапаном
  • указатель и сигнализатор резерва топлива
  • указатель температуры охлаждающей жидкости
  • лампа контроля включения стояночного тормоза
  • лампа контроля аварийного состояния рабочей тормозной системы
  • лампа контроля заряда аккумуляторной батареи
  • лампа контроля закрытия воздушной заслонки карбюратора
  • реле электровентилятора (обмотка)
  • термовыключатель электровентилятора
  • обмотка возбуждения генератора

F11 (10А)

  • плафон освещения салона
  • лампы сигналов торможения
  • лампа контроля непристегнутого ремня безопасности водителя (если имеется)

F12 (7,5А)

  • лампа дальнего света (правая фара)
  • реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)

  • лампа дальнего света (левая фара)
  • лампа контроля включения дальнего света

F14 (10А)

  • лампа габаритного освещения (левая блок-фара)
  • лампа габаритного освещения (правый фонарь)
  • лампа фонарей освещения номерного знака
  • подкапотная лампа
  • лампа контроля включения наружного освещения

F15 (20А)

  • лампа габаритного освещения (правая блок-фара)
  • лампа габаритного освещения (левый фонарь)
  • лампы освещения прикуривателя, приборов, бардачка, часов

F16 (10А)

  • ближний свет фар (правая блок-фара)
  • реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (7,5А)

  • ближний свет фар (левая блок-фара)
