Установка указателя давления масла в щиток приборов ВАЗ-2107

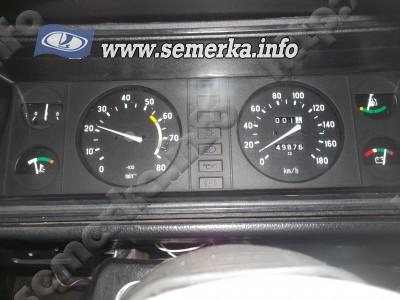

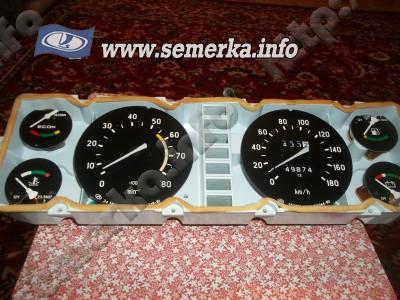

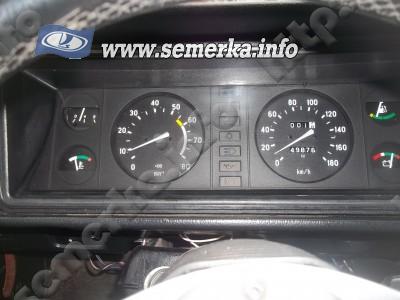

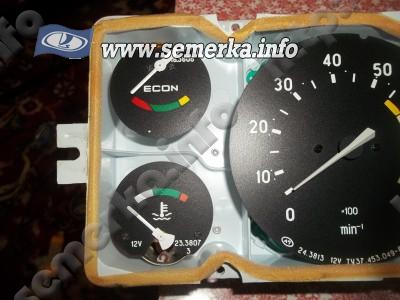

Предлагается небольшой мануал по установке указателя давления масла в щиток приборов ВАЗ-2107 вместо эконометра.

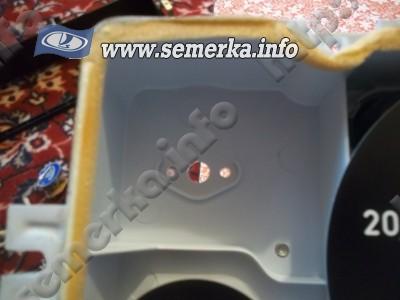

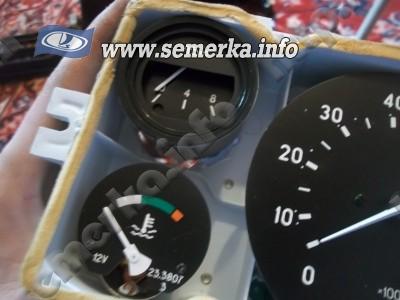

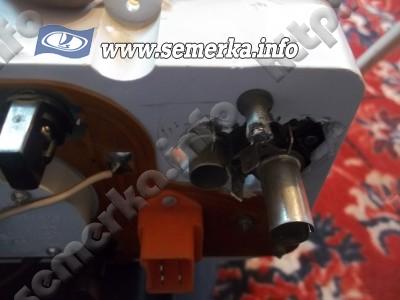

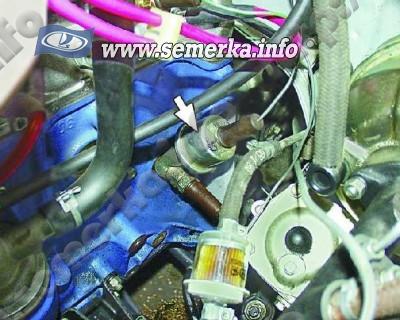

Прибор штатный от 2106, подключение стандарт + , - , на указатель с датчика 2106 (подключен через тройник с аварийным), подсветка от приборки.

"Указатель устанавливался в комбинациях приборов выпуска до 1988 г. и после был заменен эконометром.
Указатель применялся совместно с датчиком типа ММ393А, изменяющим сопротивление электрической цепи в зависимости от давления масла в системе смазки двигателя. При сопротивлении датчика 285–335 Ом стрелка указателя должна находиться в начале шкалы, при сопротивлении 100–135 Ом — в середине шкалы, а при сопротивлении 0–25 Ом — в конце шкалы.

В указателе имелась контрольная лампа недостаточного давления масла, которую включал датчик типа ММ-120. В 1988 г. эта лампа была перенесена в среднюю часть комбинации приборов."

Благодарим за предоставленный материал автора разработки нашего форумчанина said74
